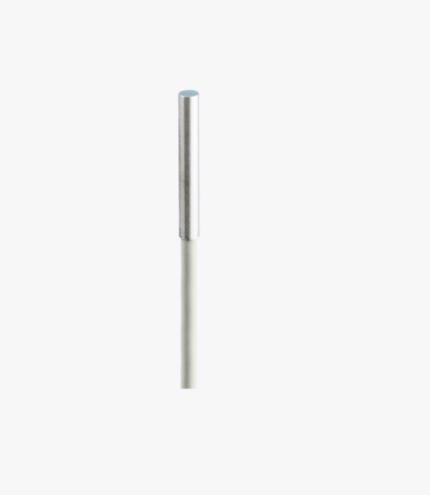

BAUMER堡盟    电感式接近开关   IR03.P01S-F16.NC1Z.7SCU         电/微     详询    赵15713876121

BAUMER堡盟    电感式接近开关   IR03.P01S-F16.NC1Z.7SCU         电/微     详询    赵15713876121

BAUMER堡盟    电感式接近开关   IR03.P01S-F16.NC1Z.7SCU         电/微     详询    赵15713876121

圆柱形微型外壳，适应于有限的安装空间

增强感应距离，提供最高可靠性

得益于产线最后的统一校准，产品一致性非常高

即使在苛刻环境中也能保持坚固可靠

温度与长期开关动作稳定性

耐化学腐蚀的PUR 线缆

基本参数

安装方式

齐平

额定感应距离 Sn

1 mm

可靠感应距离 Sa

≤ 81 % of Sn

实际感应距离 Sr

± 10 % von Sn

温漂

-5% / +10% (+10…+60 °C)

-5% / 15% (-10…+70 °C)

迟滞

2 … 20 % Sr

输出指示灯

红色LED

典型校正因子

低碳钢100%，不锈钢70%，铝45%，铜35%

Reference object

Fe360 3 x 3 x 1 mm

电气参数

开关频率

4 kHz

电源电压范围 +Vs

6 … 30 VDC

最大电流消耗（无负载）

10 mA

输出电路

NPN常闭

压降 Vd

<2 VDC

输出电流

100 mA

短路保护

是

反极性保护

是

机械参数

类型

圆柱形，光滑版

感应面材质

POM

外壳材质

不锈钢 (V2A)

尺寸

3 mm

外壳长度

16 mm

连接方式

2米直接出线

重量

10 g

环境条件

工作温度

-10 … +75 °C

储存温度

-25 … +75 °C

防护等级

IP 67

抗振性

IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis

抗冲击性

IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction

安全最大值

MTTF

1437 年

Diagnostic coverage (DC)

0 %

电缆

Cable length

200 cm

Shielded

无

External sheath: Material

PUR

Cable diameter

2,4 mm

Wire cross section

0.08 mm²

Insulation: Material

PP

Bending radius (fixed)

3 × 外径

Bending radius (mobile)

10 × 外径
