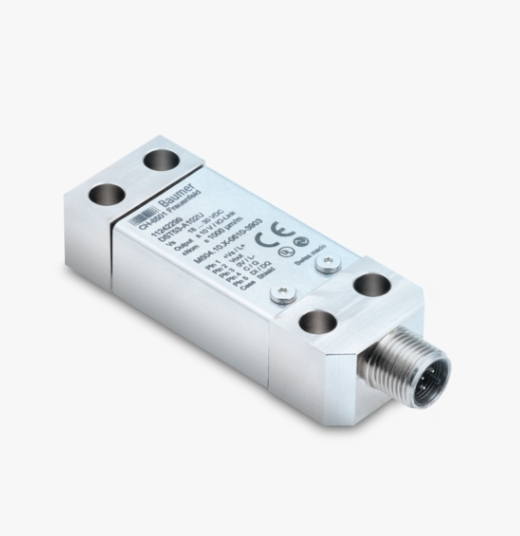

具有电流输出和 IO-Link 的高性能应变传感器

测量范围±1000微米/米

IO-Link 接口用于个性化、特定于应用的参数化

刚度低，对机器结构影响极小

集成放大器电子器件

输出信号 4…20 mA，IO-Link，2 x I/O

钻孔距离 53 毫米

M12 连接器，5 针

基本参数

标称应变

0 ... 1000 微米/米

非线性

< 0.3%

重复性

< 0.1%

机械安装

4 x M6 螺钉

方面

26毫米×17毫米×70毫米

机械参数

超载

150%

疲劳强度

>1000万次，范围0…100% FS

传感器刚度

200 牛（1000 微米/米）

重量

135克

材质传感器本体

1.7225，化学镀镍

材质外壳

不锈钢1.4301

补偿热膨胀系数

11,1 * 10 -6 1/K

电气连接

M12，5针，公头

环境条件

工作温度范围

-40°C ... 85°C

储存温度范围

-40°C ... 85°C

防护等级 EN 60529、ISO20653

防护等级65

振动 IEC 60068-2-6

10…57 Hz：1.5 mm p-p，58…2000 Hz：10 g

Random IEC 60068-2-64

20…1000 Hz: 0.1 g²/Hz

Shock IEC 60068-2-27

50 g / 11 ms，100 g / 6 ms

电气参数

Output signal

4 ... 20 mA

IO-Link

Signal polarity positive

拉向力

Bridge resistance

350 Ω

Supply voltage

18 ... 30 VDC

Current consumption

< 40 mA

Reverse polarity protection

是

Short circuit protection

是

SIO Input high

≥ 13 VDC

SIO Input low

≤ 8 VDC

Resolution ADC

24 bit

Resolution DAC

14 bit

Sampling rate input

8 kS/s

Sampling rate output analog

8 kS/s

Cut-off frequency (3 db)

1000 Hz

IO-Link接口

IO-Link version

1.1

IO-Link port type

A级

Baud rate

230.4 kbaud (COM3)

Process data length

32 位

Cycle time

≥ 1 ms

SIO-mode

是

Process data (cyclic)

过程值

标度指数

SSC 1

SSC 2

质量

报警

Parameterizable

Unit (N, kg, µm/m) selectable

Teach-in Offset/ Tare

Correlation to known force

Analog output signal

Output range analog signal

Alarm state analog signal

Functions I/O's selectable

Additional functions

低通滤波器

峰值记忆

采样并保持

两个数字开关点 (SSC)

远程操作

其他数据

诊断数据

错误检测

认证和标准

一致性

CE

UL
