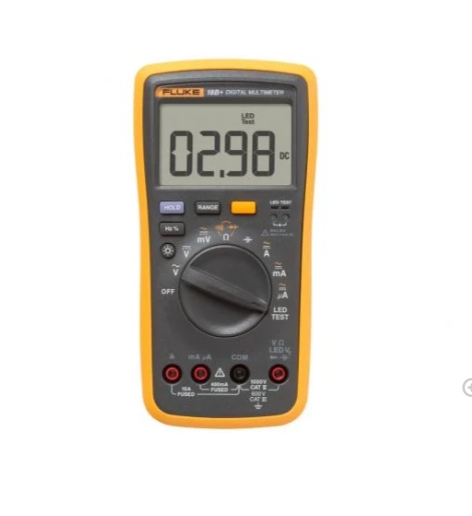

Fluke 18B+ 数字万用表

主要特性

600 V Cat III 安全设计指标

显示范围大出 50%，背光为明亮的白色

智能 LED 测试点亮 LED（不管极性），可让您在两种模式下测试 LED：

 DMM LED 插座测试模式

 UUT (PCBA) 上的 LED 测试模式（使用测试引线）

电压、电阻、电流、电容

二极管测试, 数据保持

频率和占空比

输入终端的交流和直流电流测量值为 10A

产品规格: Fluke 18B+ 数字万用表

精度规格

校准后可保持 1 年的精度，工作温度为 18 °C 到 28 °C，相对湿度为 0 % 到 75 %。精度规格形式如下： ±([读数 %] + [最低有效位数])。

功能 量程 分辨率 精度

交流电压

(40 Hz 到 500Hz)1 4.000 V

40.00 V

400.0 V

1000 V 0.001 V

0.01 V

0.1 V

1 V 1.0 % + 3

直流电压 4.000 V

40.00 V

400.0 V

1000 V 0.001 V

0.01 V

0.1 V

1 V 0.5 % + 3

交流电压（毫伏） 400.0 mV 0.1 mV 3.0 % + 3

直流电压（毫伏） 400.0 mV 0.1 mV 1.0 % + 10

二极管测试2 2.000 V 0.001 V 10%

电阻

(欧姆) 400.0 Ω

4.000 kΩ

40.00 kΩ

400.0 kΩ

4.000 MΩ

40.00 MΩ 0.1 Ω

0.001 kΩ

0.01 kΩ

0.1 kΩ

0.001 MΩ

0.01 MΩ 0.5 % + 3

0.5 % + 2

0.5 % + 2

0.5 % + 2

0.5 % + 2

1.5% + 3

电容3 40.00 nF

400.0 nF

4.000 μF

40.00 μF

400.0 μF

1000 μF 0.01 nF

0.1 nF

0.001 μF

0.01 μF

0.1 μF

1 μF 2 % + 5

2 % + 5

5 % + 5

5 % + 5

5 % + 5

5 % + 5

频率1

Hz

(10 Hz – 100 kHz) 50.00 Hz

500.0 Hz

5.000 kHz

50.00 kHz

100.0 kHz 0.01 Hz

0.1 Hz

0.001 kHz

0.01 kHz

0.1 kHz 0.1 % + 3

占空比1 1 % to 99 % 0.1 % 1 % 典型情况l 4

交流电流 μA

(40 Hz 到 400 Hz) 400.0 μA

4000 μA 0.1 μA

1 μA 1.5 % + 3

交流电流 mA

(40 Hz 到 400 Hz) 40.00 mA

400.0 mA 0.01 mA

0.1 mA 1.5 % + 3

交流电流 A

(40 Hz 到 400 Hz) 4.000 A

10.00 A 0.001 A

0.01 A 1.5 % + 3

直流电流 μA 400.0 μA

4000 μA 0.1 μA

1 μA 1.5 % + 3

直流电流 mA 40.00 mA

400.0 mA 0.01 mA

0.1 mA 1.5 % + 3

直流电流 A 4.000 A

10.00 A 0.001 A

0.01 A 1.5 % + 3

1所有电流、频率和占空比的范围都是量程的 1 % 到 100 %。未指定低于量程 1 % 的输入值。

2通常，开路测试电压为 2.0 V，短路电流 <0.6 mA。

3规格不包括测试引线电容和电容板引起的误差（量程为 40 nF 时，误差最高为 1.5 nF）。

4通常意味着频率为 50 Hz 或 60 Hz，占空比介于 10 % 和 90 % 之间。

功能 发光范围 测量范围 分辨率 精度

LED VF 测试 1 (LED 测试用插座) 1.00 to 6.00 V NA NA NA

LED VF 测试 2 (测试引线) 1.00 to 6.00 V 1.00 to 6.00 V 0.01 V 10 % 3

通断性阈值 不适用 不适用 不适用 70Ω

1 开路测试电压为 ±12 V，短路电流 >±5 mA（通常情况）

2 开路测试电压为 ±12 V，短路电流 >±3 mA（通常情况）

3 VF 测量，驱动电流低于 2.2 ±0.4 mA。

功能 过载保护 输入阻抗（标称值） 共模抑制比 常规模式抑制比

交流电压 1000 V 1 >10 MΩ <100 pF 在直流电流下，50 Hz 或 60 Hz 时，大于 60 dB -

交流电压（毫伏） 400 mV >1MΩ, <100 pF 在 50 Hz 或 60 Hz 时，大于 80 dB -

直流电压 1000 V 1 >10 MΩ <100 pF 在直流电流下，50 Hz 或 60 Hz 时，大于 100 dB 在 50 Hz 或 60 Hz 时，大于 60 dB

直流电压（毫伏） 400 mV >1MΩ, <100 pF 在 50 Hz 或 60 Hz 时，大于 80 dB -

1 106 V Hz 最大值

通用技术指标

任何端子和接地之间的最高电压 1000 V

显示屏 (LCD) 4000 次计数，每秒更新 3 次

电池类型 2 AA, NEDA 15A, IEC LR6

电池使用时间寿命 最低 500 小时（LED 测试模式且不加负载情况下为 50 小时。带负载情况下，电池寿命取决于被测试 LED 的类型。）

温度

工作温度 0 °C to 40 °C

存储温度 -30 °C to 60 °C

相对湿度

工作湿度 非冷凝 (<10°C)10 °C 到 30 °C 时，小于等于 90% RH；30 °C 到 40 °C 时，小于等于 75%

40 MΩ 量程 10 °C 到 30 °C 时，小于等于 80% RH； 30 °C 到 40 °C 时，小于等于 70%

海拔

工作温度 2000 m

存储温度 12,000 m

温度系数 0.1 X (指定精度) /°C (<18 °C 或 >28 °C)

电流输入的保险丝保护 440 mA、1000 V 快熔，仅限指定的 Fluke 部件。 11A、1000V 快熔，仅限指定的 Fluke 部件。

体积（高 x 宽 x 长） 183 x 91 x 49.5 mm

重量 455 g

IP 等级 IP 40

安全性 IEC 61010-1, IEC61010-2-030 600 V CAT III, 1000 V CAT II, 污染等级 2

电磁环境 IEC 61326-1: 便携

电磁兼容性 仅在韩国适用

A 类设备（工业广播和通信设备）1

1 这款产品满足行业（A 类）电磁波设备的要求，销售员或用户应注意这一点。该设备适用于商业环境，不适合家庭使用。
