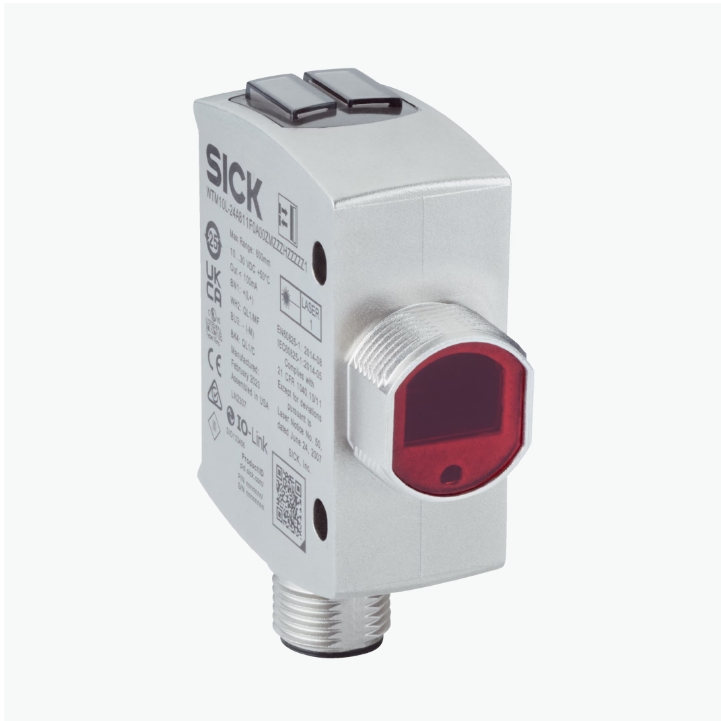

德国SICK西克     光电传感器    WTM10L-241611D0A00ZWZZZZZZZZZ1     电/微    详询   赵15713876121

德国SICK西克     光电传感器    WTM10L-241611D0A00ZWZZZZZZZZZ1     电/微   详询   赵15713876121

德国SICK西克     光电传感器    WTM10L-241611D0A00ZWZZZZZZZZZ1     电/微   详询   赵15713876121

工作原理 漫反射光电传感器

工作原理详细信息 背景抑制功能, 前景抑制, MultiMode

MultiMode

背景抑制功能

前景抑制

单点式示教

2 个示教触点

手动示教

ApplicationSelect (Mode 1 - Speed, Mode 2 - Standard, Mode 3 - Precision)

测量

感应距离

最小触发感应距离 25 mm (模式 1 - Speed)

25 mm (模式 2 - Standard)

25 mm (模式 3 - Precision)

最大开关距离 300 mm (模式 1 - Speed)

500 mm (模式 2 - Standard)

700 mm (模式 3 - Precision)

背景抑制功能的开关阈值设置范围 25 mm ... 300 mm (模式 1 - Speed)

25 mm ... 500 mm (模式 2 - Standard)

25 mm ... 700 mm (模式 3 - Precision)

参照物 具有 90% 反射的物体（对应 DIN 5033 规定的标准白）

已调整的触发感应距离和背景之间的最小距离（黑色 6%/白色 90%） 6 mm, 250 mm 距离时 (模式 1 - Speed)

8 mm, 400 mm 距离时 (模式 2 - Standard)

10 mm, 500 mm 距离时 (模式 3 - Precision)

建议的实现理想性能的触发感应距离范围 50 mm ... 250 mm (模式 1 - Speed)

50 mm ... 400 mm (模式 2 - Standard)

50 mm ... 500 mm (模式 3 - Precision)

距离值

测量范围 25 mm ... 700 mm

分辨率 1 mm

重复精度 < 0.5 % 1) 2) 3)

准确度 < 4 % 1)

距离数值输出 通过 IO-Link + 显示屏

发射光束

光源 激光

光源种类 可见红光

光点形状 点状

光斑尺寸（距离） Ø 0.4 mm (250 mm)

发射器光束围绕标准发射轴的最大散射（偏向角） < +/- 1.0°（TU = +23 °C）

激光器特征值

标准性参考 IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11，EN 60825-1:2014，IEC 60825-1:2014（除 2019 年 5 月 8 日颁发的 第 56 号激光公告所述之偏差事项外）

激光等级 1

轴长 655 nm

脉冲宽度 4 µs

最大脉冲功率 < 2.5 mW

平均使用寿命 50,000 h，TU = +25 °C 时

最小可检测物体 (MDO) 典型

0.6 mm (250 mm 距离时)

具有 90% 反射的物体（对应 DIN 5033 规定的标准白）

设置

触摸屏 用于设置触发感应距离和配置传感器参数

IO-Link 用于设置传感器参数和 Smart Task（智能任务）功能

显示器

显示屏 模式显示、开关状态显示、距离值显示、设定值显示

LED，绿色 状态指示灯

持续接通：上电

闪烁：IO-Link 模式

LED 黄色 光接收状态

持续接通：物体存在

持续断开：物体不存在

特殊特征 MultiMode

特殊应用 检测小型物体, 识别高速物体, 檢測扁平物體, 检测不平坦，表面高反光的物体, 识别难反射和倾斜的物体

供货范围 紧固螺母 (1x)
