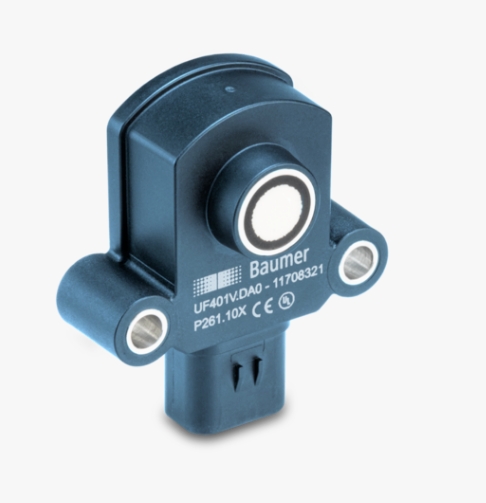

BAUMER堡盟    超声波测距传感器      UF401V.DA0-UA1Z.82Y           电/微   详询    赵15713876121

BAUMER堡盟    超声波测距传感器      UF401V.DA0-UA1Z.82Y           电/微   详询    赵15713876121

BAUMER堡盟    超声波测距传感器      UF401V.DA0-UA1Z.82Y           电/微   详询    赵15713876121

快速响应时间

扫描范围 100 ... 1000 毫米

0,5 ... 4.5 V 电压输出

非公路连接

非公路连接 电磁兼容性和环境符合性

基本参数

感应范围 Sd

100 … 1000 mm (nominal)

Scanning range close limit Sdc

100 mm

Scanning range far limit Sde

1000 mm

重复精度

< 0,5 mm (typical)

< 1 mm (距离1000 mm)

分辨率

< 0,3 mm

< 0,9 mm at 1000 mm

Response time ton/toff

< 40 ms

Delay time

< 20 ms (for targets moving with a speed of less than 2 m/s)

温漂

< 物体距离So的2%

电漂移

15分钟后补偿

Sonic frequency

205 ... 235 kHz

认证 / 证书

EN ISO 14982:2009 1) 2)

EN 13309:2010 1) 3)

ISO 13766:2006 1)

EN 61000-6-2

EN 61000-6-3

电气参数

电源电压范围 +Vs

9 … 27 VDC (12 VDC nominal system voltage)

最大电流消耗（无负载）

35 mA

Output type

Analog voltage output

Output (Uout)

0,5 … 4,5 VDC

Uout at Sdc

0,4 … 0,6 VDC , nominal

Uout at Sde

4,4 … 4,6 VDC , nominal

Uout at object too close

0,4 … 0,6 VDC

Uout at object out of range

4,4 … 4,6 VDC

Uout at sensor error

< 0,25 V

Maximum output current

≤ 10 mA

短路保护

是

反极性保护

是

机械参数

Type

Flange mount with M6 mounting holes (6.6 mm +/- 0.1 mm)

外壳材质

PA (glass fiber reinforced, with aluminium inserts)

Recommended mounting screws

MBN 10105 steel 8.8/10.9 M6 x 1 (Hexagon head screws with flange)

Installation torque

8 … 10 Nm

重量

40 g

连接方式

AMPSEAL 16, 3 pin

Mating connector housing

TE part #776429-1

Mating connector receptacles

TE part #1924464-1

环境条件

工作温度

-25 … +70 °C

储存温度

-40 … +85 °C

Altitude

< 2000 m

B10 life

10 000 h / 90 % confidence

防护等级

ISO 20653:2013 (IP 68/69K (50bar))

Random vibration

IEC 60068-2-64 (10 Hz ... 2000 Hz, 2.68 Grms)

Operating Mechanical Shock

IEC 60068-2-27 (50 g)
