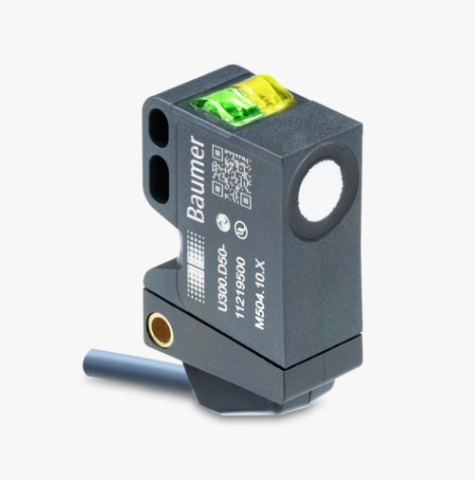

BAUMER堡盟     超声波测距传感器     U300.D50-DPMJ.72CU         电/微   详询    赵15713876121

BAUMER堡盟     超声波测距传感器     U300.D50-DPMJ.72CU         电/微   详询    赵15713876121

BAUMER堡盟     超声波测距传感器     U300.D50-DPMJ.72CU         电/微   详询    赵15713876121

精确的测量原理带来的最佳测量性能

通过双通道向IO-Link通道输出并行信号。

灵活的参数化和额外的诊断数据得益于IO-Link。

同类产品中最短的盲区范围

在紧凑的外壳中实现高性能

基本参数

感应范围 Sd

15 … 500 mm

感应范围近端限值 Sdc

15 … 500 mm

感应范围远端限值 Sde

15 … 500 mm

版本

IO-Link双重信号通道

典型迟滞

4 % Sde

重复精度

0,5 mm

分辨率

< 0,3 mm

响应时间 ton/toff 标准

< 40 ms

响应时间 ton/toff 最小化

< 16 ms

温漂

> 50 mm < 2 % of distance to target Sde

电漂移

15分钟后补偿

声波频率

290 kHz

调节

qTeach，line-Teach，IO-Link

指示灯

黄色LED

上电指示灯

绿色LED

测量轴校准

< 2°

电气参数

电源电压范围 +Vs

12 … 30 VDC

典型电流消耗

35 mA

输出电路

电压输出

波特率

38.4 kBaud (COM 2)

输出信号

0…10 V / 10…0 V

输出电流

100 mA

压降 Vd

<3 VDC

残余纹波

< 10 % Vs

短路保护

是

反极性保护

是，Vs到GND

通信接口

接口

IO-Link V1.1

波特率

38.4 kBaud (COM 2)

周期时间

≥ 8 ms

过程数据长度

48 位

过程数据结构

位0 = SSC1 (距离)

位1 = SSC2 (距离)

位2 = 质量

位3 = 报警

位5 = SSC4 (计数器)

位8-15 = 比例因子

位16-47 = 32位测量值

IO-Link端口类型

A级

其他数据

距离

过量增益

启动次数

运行时间

启动次数

工作电压

设备温度

直方图

参数可调

开关点

开关迟滞

测量值过滤

时间过滤器

LED状态指示灯

输出逻辑

输出电路

计数器

声锥宽度

模拟量输出特性

停用传感器元件

“找到我”功能

IO-Link

是

机械参数

类型

矩形

外壳材质

塑料（ASA、PMMA）

宽度 / 直径

12,9 mm

高度 / 长度

32,2 mm

深度

23 mm

连接方式

2米直接出线，4针

环境条件

工作温度

-25 … +65 °C

储存温度

-40 … +75 °C

防护等级

IP 67
