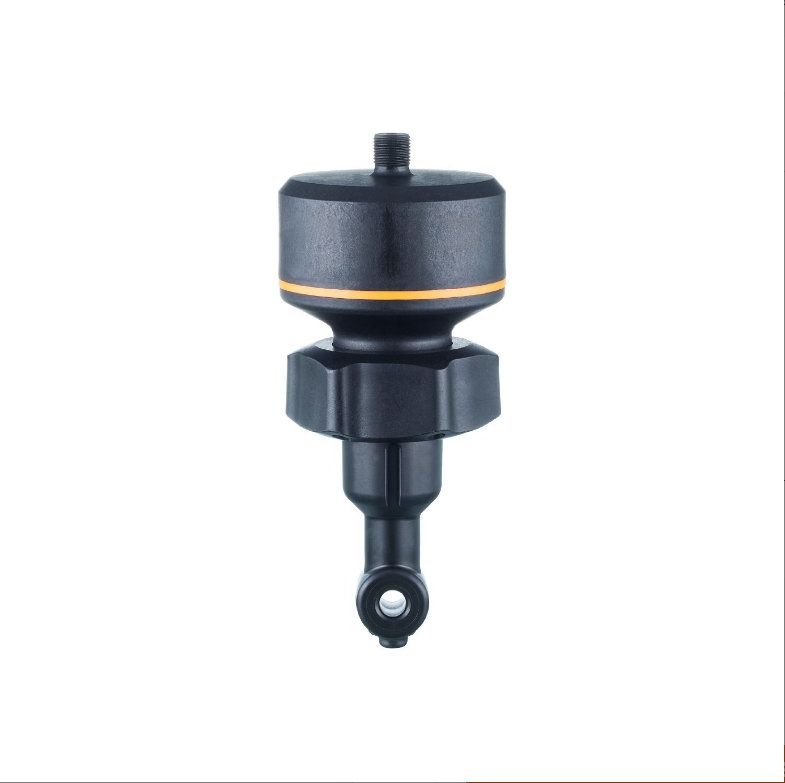

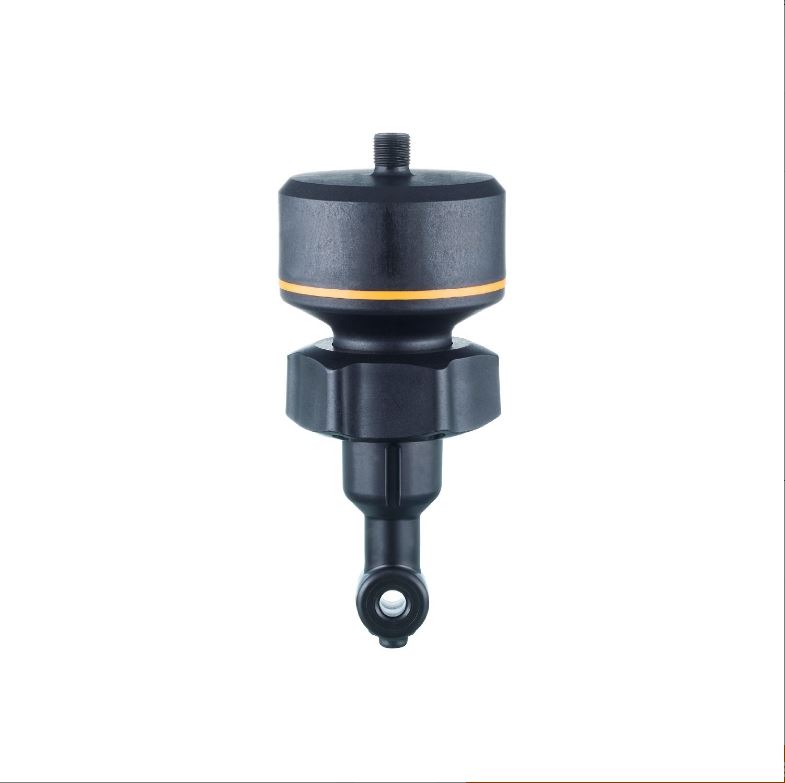

IFM易福门     电感式电导率传感器    LDL400         电/微   详询   赵15713876121

IFM易福门     电感式电导率传感器    LDL400         电/微   详询   赵15713876121

IFM易福门     电感式电导率传感器    LDL400        电/微    详询   赵15713876121

耐受盐和其他腐蚀性介质

利用久经考验的电感测量原理检测电导率

紧凑设计方便安装在空间狭小的场合

通过 IO-Link 的友好通信和参数化

产品特征

输入和输出总数 模拟输出数量: 1

系统接口 螺纹连接 G 1 1/2 内螺纹

应用

特殊的性能 镀金触点

介质 导电液体

介质说明

水

不能用于 请参见操作使用说明书，章节"功能和特征"。

介质温度[°C] -5...60

抗压强度

10 bar 1 MPa

注意抗压强度

在介质温度 20°C

耐真空

-1000 mbar -0.1 MPa

电气数据

工作电压[V] 18...30 DC

电流损耗[mA] < 100

防护等级 III

反相保护 有

开机延迟时间[s] 2

测量原理 电感式

总的输入/输出

输入和输出总数 模拟输出数量: 1

输出

输出数量 1

输出信号 模拟信号; IO-Link

输出功能 可选 电导率 / 温度 / NaCl浓度

模拟输出数量 1

模拟电流输出[mA] 4...20; (可调整量程)

负载最大值[Ω] 500

测量/设定范围

浓度测量 NaCl

测量范围[%] 0...25; (介质温度: 20...50 °C)

温度测量

测量范围[°C] -25...100

电导率测量

测量范围[µS/cm] 100...2000000

分辨率[µS/cm]

0...10.000 1

10.000...100.000 10

100.000...2.000.000 100

精度/偏差

浓度测量 NaCl

精确度[%]

(0...4 %) 纯水 0,1

(4...14 %) 纯水 0,4

(14...25 %) 纯水 1

(0...12 %) 电导率为1000μS/cm的水 0,4

分辨率[%] 0,1

温度测量

精确度[K]

20...50 °C (介质温度 ) < ± 0,5 K

-25...100 °C (介质温度 ) < ± 1,5 K

重复精度[K] 0,2

分辨率[K] 0.1

电导率测量

精确度(在测量范围) 2 % MW ± 25 µS/cm

漂移[%/K] 0,1 %/K MW

重复精度 1 % MW ± 25 µS/cm

长时间稳定性 0,5 % MW ± 25 µS/cm

反应时间

温度测量

反应时间[s] < 120; (T09)

电导率测量

反应时间[s] < 2; (T09; 阻尼 = 0); 电导率值 <1000 µS/cm < 5s; ( T09; 阻尼 = 0)

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形

Function class 名称

0x0019 Measuring and Switching Sensor, floating point, 2 channel

0x4000 Identification and Diagnosis

0x8014 Quantity detection

0x8101 Locator

SIO模式 否

必需的mater port type A

模拟过程数据 1

处理周期最小值[ms] 6.4

IO-Link过程数据（周期性）

功能 位长

电导率 32

温度 32

状态 4

二进制开关信息 4

IO-Link功能（非周期性） NaCl浓度; Speicher; 运行小时数计数器; 内部温度; 模拟功能

支持的DeviceID

运行方式 DeviceID

default 1593

工作条件

环境温度[°C] -25...50

存储温度[°C] -25...75

外壳防护等级 IP 68; IP 69K; (7天 / 水深3 m/ 0.3 bar: IP 68)

认证/测试

EMC电磁兼容

DIN EN 61326-1 第1组：B类

抗冲击

DIN EN 60068-2-27 50 g (11 ms)

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

MTTF[年] 127

机械技术数据

重量[g] 404.4

原材料 外壳: PP 增强纤维; 锁定螺母: PP 增强纤维

材料(接液部件) 外壳: PP 增强纤维; 锁定螺母: PP 增强纤维; O形环: EPDM

系统接口 螺纹连接 G 1 1/2 内螺纹

接液部件的表面特性Ra/Rz Ra: < 0.8

注释

注释

MW = 测量值

包装单位 1 件

电气连接

接口 接插件: 1 x M12 (EN 61067-2-101); 译码: A; 触头: 镀金的
