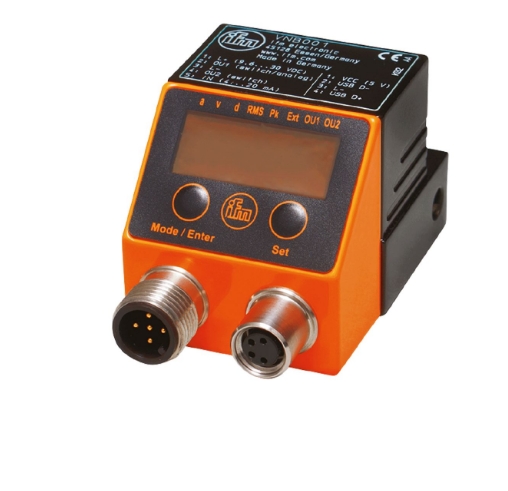

IFM易福门    振动传感器    VNB001     电/微   详询   赵15713876121

IFM易福门    振动传感器    VNB001     电/微   详询   赵15713876121

IFM易福门    振动传感器    VNB001     电/微   详询   赵15713876121

预报警和主报警的两个开关输出

集成带实时时钟的历史记录内存来监测、显示和记录数值

用于振动速度的可调整模拟电流输出

模拟输入可用于监控另一被测对象

参数设置和可视化直接在设备上或通过可选的参数设置软件进行

产品特征

振动测量范围[mm/s] 0...500; (取决于振动频率)

频率范围[Hz] 2...1000

测量原理 电容式

应用

应用 振动传感器符合ISO 10816标准

自我测试功能 有

Heartbeat 有

电气数据

工作电压[V] 9.6...30 DC; (或者通过USB (开关量输出不激活))

电流损耗[mA] < 70

防护等级 III

反相保护 有

传感器类型 微机械加速度计

总的输入/输出

输入和输出总数 3; (可配置)

输入和输出总数 模拟量输入数: 1; 数字输出数量: 2; 模拟输出数量: 1

输入

模拟量输入数 1

模拟输入（电流）[mA] 4...20

输出

输出信号 开关信号; 模拟信号

数字输出数量 2

开关量输出DC电压降最大值[V] 2

最小的负载电流[mA] 100

模拟输出数量 1

模拟电流输出[mA] 4...22

负载最大值[Ω] 9,6...17 V: 150; 17...30 V: 500

出厂设定

开关输出: 常闭

开关点预报警: 2,8 mm/s

开关点主报警 : 4,5 mm/s

频率范围: 10...1000 Hz

测量方法: RMS

单元: mm/s

短路保护 有

过载保护 有

测量/设定范围

振动测量范围[mm/s] 0...500; (取决于振动频率)

频率范围[Hz] 2...1000

测量原理 电容式

测量轴数量 1

精度/偏差

测量误差[終值的百分比] ± 3%

接口

通信接口 USB

工作条件

环境温度[°C] -30...60

存储温度[°C] -30...85

外壳防护等级 IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV 触点放电 / 15 kV 空气放电

EN 61000-4-3 10 V/m 80...2000 MHz

EN 61000-4-4 Burst 4 kV 电容式耦合探针，接地

EN 61000-4-6 10 V 0,15...80 MHz

EN 61000-6-4 工业环境

抗冲击

DIN EN 60068-2-27 50 g 11 ms / n=1000

MTTF[年] 148

机械技术数据

重量[g] 227.8

安装方式 安装附件 M5 / M8

尺寸[mm] 36 x 37.6 x 62.4

原材料 外壳: 模压铸锌 镀镍的

拧紧扭矩[Nm] 7

显示器/操作件

显示

功能 6 x LED, 绿色

预报警 1 x LED, 黄色

主报警 1 x LED, 红色

测量值 7段LED显示, 红/黄/绿 4位数字

元件

2 按钮

数据存储器

历史记录 有

数据存储器类型 环存储器; FIFO

实时时钟类型 有; UTC，缓冲电池

存储器位置 内部的

存储间隔 5 min

存储大小 686774 数据记录

附件

供货范围

弹簧座圈

螺栓

适配器: 1 x M8 x M5

注释

包装单位 1 件

电气连接 - USB

接插件: 1 x M8; 译码: A

电气连接 - 系统接口

接插件: 1 x M12; 译码: A
