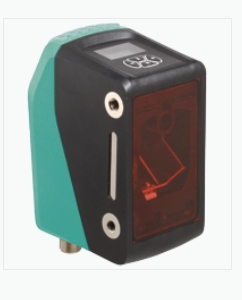

P+F倍加福 测距传感器 OMR50M-R1000-SSI-V1V1B 详询15136225125

最大测量精度

可切换的 SSI/RS 422 接口

红色激光用作光发射器

用于参数设置的显示屏和键盘

节省空间的紧凑设计

产品阐述

定位用距离传感器，精确至毫米，PRT，测量距离达 50 m，SSI/RS-422 接口，M12 插头

通用规格

测量范围 0,3 ... 50 m

参考目标 REF-500MMx500MM （金属箔反射板 500 mm x 500 mm）

REF-250MMx250MM （薄膜反射板 250 mm x 250 mm）

光源 激光二极管

光源类型 调制可见红光

激光额定值

注意 激光 ， 切勿直视激光束

激光等级 1

波长 660 nm

光束发散 < 5 mrad

脉冲长度 5 ns

重复率 300 kHz

最大脉冲能量 < 2 nJ

测量方法 脉冲测距技术 (PRT)

最大运动速度 15 m/s

光点直径 < 25 cm 在 50 m 处

环境光限制 > 80000 Lux

分辨率 0,1 mm ， 可调

温度影响 0.03 mm/K

功能性安全相关参数

MTTFd > 100 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

功能指示灯 6 个 LED

控制元件 用于设置参数的控制面板（4 个薄膜按键）

参数化指示器 用于显示测量值和参数化的发光显示屏

电气技术规格

工作电压 10 ... 30 V DC

空载电流 625 mA (10 V) ... 250 mA (24 V) ... 220 mA (30 V)

可用前的时间延迟 < 1 s

接口

接口类型 SSI

单稳态触发时间 20 µs

时钟频率 0,1 ... 1 MHz

接口 1

接口类型 RS-422

读取速率 4,8 ... 115,2 kBit/s

输入/输出

输入/输出类型 2 路输入/输出，独立配置，短路保护，反极性保护

输出

开关电压 最大 30 V DC

开关电流 最大 100 mA ， 阻抗负载

电压降 ≤ 1,5 V DC

符合性

产品标准 EN 60947-5-2

激光安全 EN 60825-1:2014

测量精度

测量值输出 1 ms

平均数据采样周期 3 ms ， 6 ms ， 12 ms ， 25 ms ，可调

绝对精度 类型 ± 2,5 mm

重复精度 < 1 mm

认证和证书

防护等级 III （额定绝缘电压 50 V）

UL 认证 cULus 认证，2 类电源，1 类外壳

FDA 认证 IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况

环境条件

环境温度 -10 ... 60 °C (14 ... 140 °F)

存储温度 -40 ... 75 °C (-40 ... 167 °F)

相对湿度 95 % ，无冷凝

机械规格

防护等级 IP67

连接 4 针 M12 x 1 连接器，A 码（供电） ，

5 针，M12x1 连接器，B 码 (SSI)

材料

外壳 ABS / PC

光学端面 PMMA ， 带硬涂层

质量 大约 300 g

尺寸

高度 106,6 mm

宽度 55 mm

深度 80,6 mm
