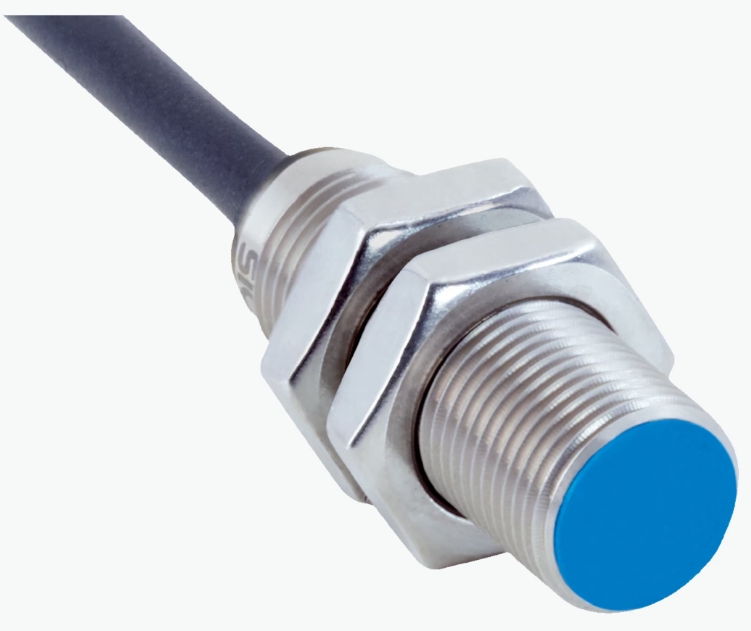

德国SICK西克 电感式接近传感器 IMG18-08BPSZU2S 详询15136225125

货号：1135567

设计构造 米

外壳形状 标准结构形式

螺纹尺寸 M18 x 1

直径 Ø 18 mm

触发感应距离 Sn 8 mm

安全接通距离 Sa 6.48 mm

安装在金属 齐平

开关频率 1,000 Hz

连接类型 电缆，3 芯, 2 m

开关量输出 PNP

输出功能 常开接点

电气规格 DC 3 线

外壳防护等级

IP67 1)

IP68 1)

IP69K 2)

特殊特征 耐冷却剂或者润滑油影响, 耐温性

特殊应用 冷却剂和润滑剂区域, 移动式工作设备, 恶劣的使用条件

供货范围 紧固螺母，黄铜，镀镍 (2 x)

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 10 %

电压下降 ≤ 2 V 1)

（接近传感器）通电后开始工作前的延时 ≤ 100 ms

滞后 3 % ... 20 %

再现性 ≤ 2 % 2)3)

温度漂移 (Sr) ± 10 %

电磁兼容性 根据 EN 60947-5-2

环境检查 快速温变 EN 60068-2-14, Na：TA = –25 ℃，TB = 75 ℃，t1 = 40 min，t2 = < 10 s，300 次循环

腐蚀检查 盐雾试验 EN 60068-2-52：5 级严重，4 次循环

持续性电流 Ia ≤ 200 mA

空载电流 ≤ 10 mA

导线材料 PUR

导线横截面 0.25 mm²

导线直径 Ø 3.9 mm

弯曲半径

固定式铺设 > 5 x 电缆直径

可移动状态 > 10 x 电缆直径

短路保险 ✔

通电脉冲保护 ✔

抗冲击与抗振性

抗振动性 EN 60068-2-6 Fc：60 g Peak (10 Hz ... 2,000 Hz)

持续抗冲击性 EN 60068-2-27 Ea：100 g 2 ms 正弦信号；沿 3 个坐标轴的各个方向 500 次冲击

宽带噪声 EN 60068-2-64：15 g rms (5 Hz ... 2,000 Hz) / 沿 3 个坐标轴的各个方向 8 小时

显示器

LED 黄色 开关状态

永久接通：开关量输出激活

运行环境温度 –40 °C ... +85 °C

外壳材料 镀镍黄铜

材料，感应面 塑料, LCP

壳体长度 59.4 mm

可用的螺纹长度 54.9 mm

最大拧紧力矩 ≤ 30 Nm

防护等级 III

UL 文件编号 E181493
