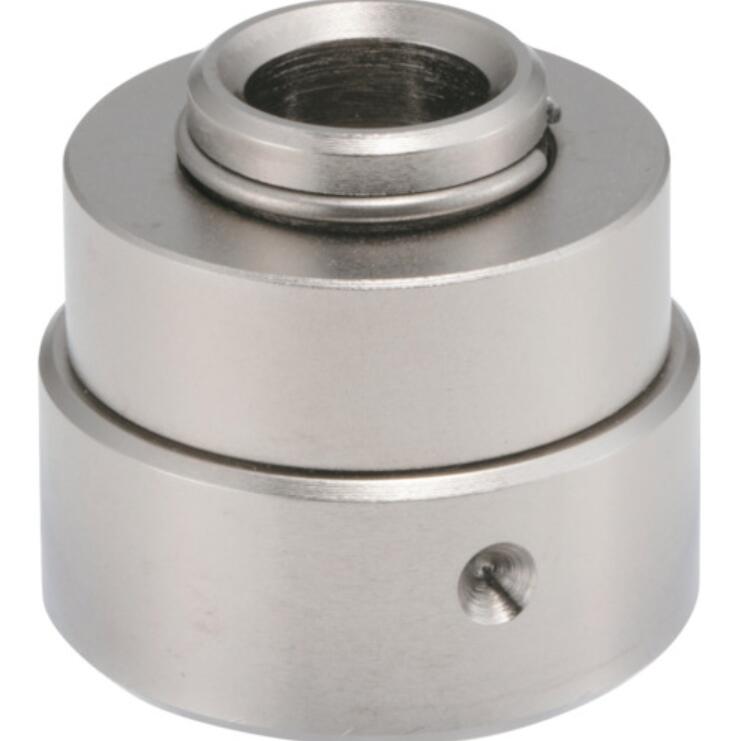

日本原装IMAO今尾QCSJS0822-S内嵌型锁紧器15713876121
日本原装IMAO今尾QCSJS0822-S内嵌型锁紧器15713876121
日本原装IMAO今尾QCSJS0822-S内嵌型锁紧器15713876121
基础参数
尺寸
适配轴：φ8（公差 - 0.04～-0.08）
安装沉孔：φ22
本体总高度：13.2mm
材质 & 表面处理
壳体：S45C 中碳钢，无电解镀镍；耐磨防锈，耐切削油
重量：单件 42g
标配附件：2 根 M4 锥端内六角紧定螺钉（SUS303）
耐温：最高 180℃，符合 RoHS
锁紧系统整体性能（A+S 成套）
夹紧力 / 保持力：400N
重复定位间隙：≤0.1mm
操作方式：本体旋转 90° 完成锁紧 / 解锁，无需工具
结构与工作原理
将 QCSJS0822-S 嵌入工装板沉孔，用侧面 M4 紧钉固定壳体；
φ8 轴插入，装入 QCSJS0822A 锁紧芯；
旋转芯体 90°，内部凸轮推动钢珠径向抱紧轴，内置弹簧自动卡位自锁；
反向转 90° 即可松开，直接拔轴快速换模、换治具。
产品优势
内嵌埋入式：整体沉入板材，表面平整无凸起，不干涉周边机构；
强力抗震：400N 锁紧力，机床振动工况不易松脱，夹紧力不受人手力度差异影响；
快换无工具：90° 旋转一键锁死，替代多颗螺栓，大幅缩短换型时间；
全金属耐用：淬火凸轮 + 镀镍壳体，长期频繁拆装不易磨损；
定位精度高：板间间隙稳定≤0.1mm，适合精密工装定位。
¥4800.00

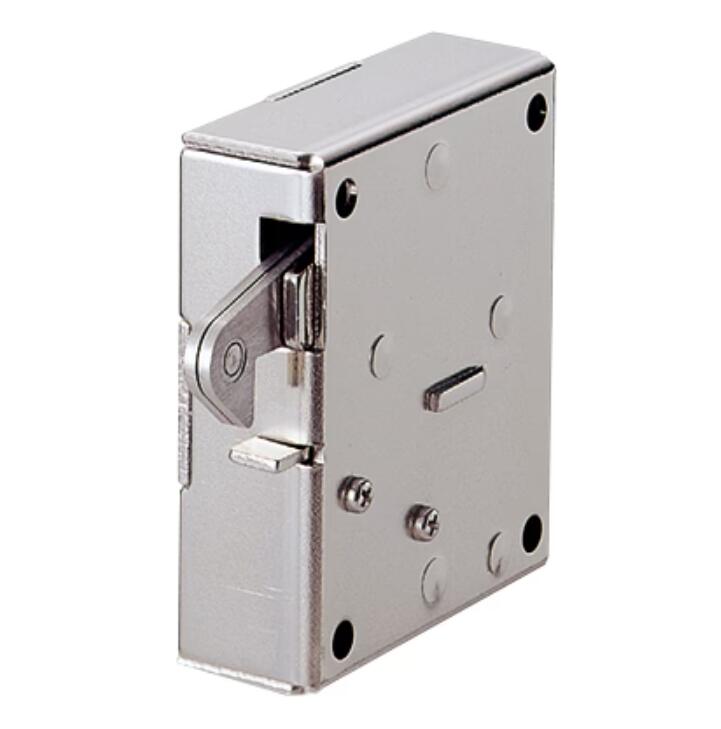

日本原装TAKIGEN泷源LE-36电磁锁15713876121¥460.00
