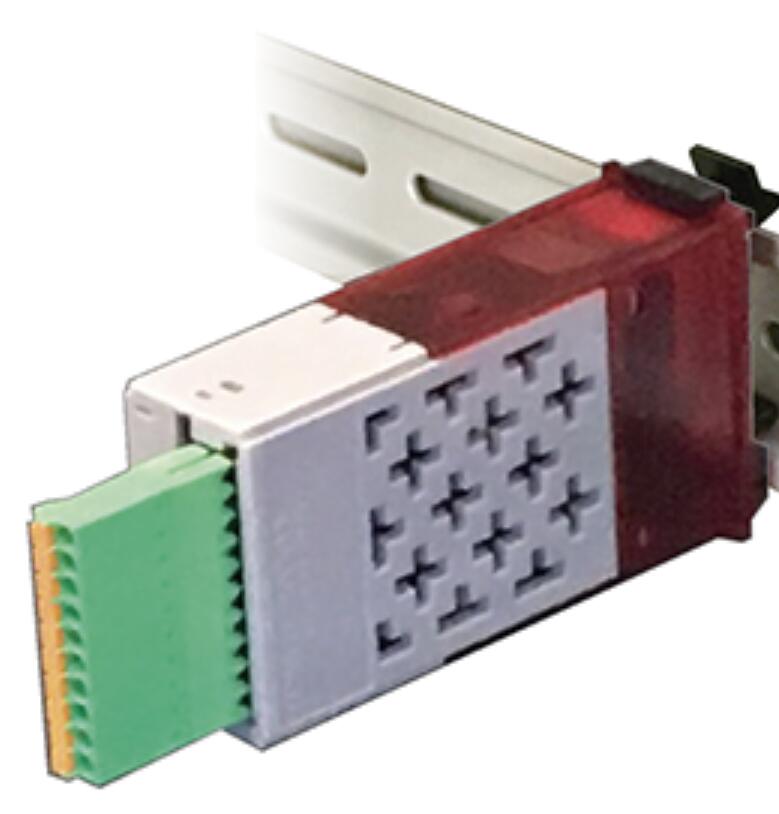

SPD-2451

SPD-2431

SPD-2401

TIM-4801

测量规格

脉冲输入

频率范围：0.6mHz ～ 1MHz，覆盖超低速～高速编码器脉冲

输入兼容：NPN 开路集电极、5V/12V 逻辑电平、过零信号，触发电平可软件设定

单通道脉冲采集，计时分辨率 10.4ns（96MHz 高速晶振）

测量模式：速度计 / 频率计 / 周期计 / 长度累加器四模式切换，可换算 rpm、m/min、流量、线速度

双路同步高速输出

16bit 模拟量输出（0.1ms 刷新）

精度 ±0.1% FS，工业闭环控制专用

CAN 总线输出（1ms 高速更新）

数字总线传输，布线少、抗干扰强，多台仪表组网采集速度、转速数据；可自动周期上传测量值

电气与结构参数

外形尺寸：W24 × H48 × D101mm，标准 DIN35 导轨卡扣安装

供电：DC7～60V 宽压，带反接保护；支持 USB 5V 单独供电调试

功耗：≤3W

隔离：电源、输入、模拟 / CAN 输出全回路电气隔离，耐压 DC500V/1min

通讯调试：正面 USB-C 接口，搭配 PC 软件 LINKSHIP 完成参数设置、数据记录、CSV 导出

环境：-10℃～+50℃，湿度 35～85% RH 无凝露

重量：约 60g

产地：日本原装

配套功能

移动平均滤波：1～99 阶可调，剧烈波动产线稳定输出

两路比较报警输出（继电器 / 晶体管），超速、低速停机触发

支持脉冲倍率、偏移值自定义，适配不同编码器齿盘、辊径换算

数据记录：USB 直连电脑存储速度曲线日志

应用场景

卷材、锂电涂布、分切机收放卷线速度采集

电机主轴、卷筒编码器转速转 CAN/4-20mA 信号上 PLC

挤出、拉丝、皮带输送设备流速监控

多工位自动化产线多台仪表 CAN 总线集中采集

流量、长度累加计量、旋转振动不均检测
