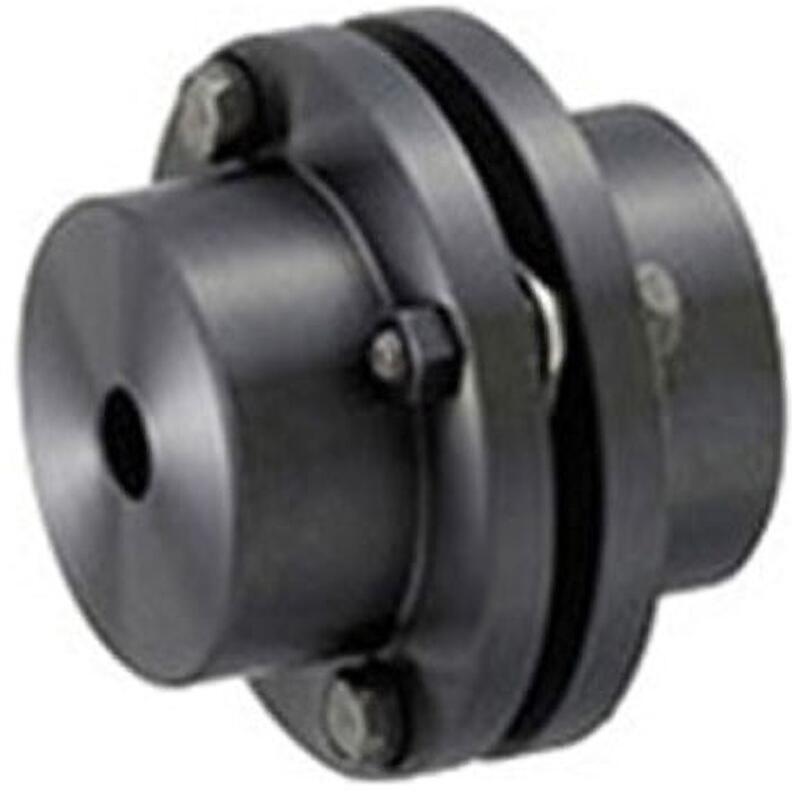

日本MIKIPULLEY三木普利SFS-06S-20H-20H联轴器15713876121

日本MIKIPULLEY三木普利SFS-06S-20H-20H联轴器15713876121

日本MIKIPULLEY三木普利SFS-06S-20H-20H联轴器15713876121

基础性能参数

额定允许转矩：40 N·m

高转速：25000 r/min（高速伺服适用）

补偿能力

允许偏角：1°

允许偏心：±0.6 mm

允许轴向偏移：±0.8 mm

扭转刚性：16000 N・m/rad，高刚性、定位无滞后

转动惯量：0.11×10⁻³ kg·m²

重量：0.30 kg

无背隙：全金属膜片结构，零间隙，适合高精度定位

使用温度：-20℃ ~ +120℃

材质与结构

轮毂 / 中间法兰：碳钢，表面无电解镍防锈处理

弹性元件：不锈钢薄钢板弹簧（多层叠片）

固定方式：H 型 = 平键 + 紧定螺钉锁紧

安装孔公差：轴孔 H7，键槽 E9 标准

外形尺寸

大外径 D：72 mm

总长 L：68.8 mm

单侧轮毂长度 LF：30 mm

膜片间隔 C：4.8 mm

轴孔标准范围：8～30mm

产品特点

高刚性高速型：钢制本体，响应快，适合伺服电机、主轴、分度机构

零背隙：无橡胶、无间隙，重复定位精度高

吸收安装同轴度误差，缓冲启停冲击，保护电机轴承

耐油污、耐高温，机床、自动化产线长期稳定运行

应用场景

伺服电机 / 步进电机与丝杆、减速机连接

加工中心主轴、分度盘、机器人关节

半导体设备、检测设备高精度传动

包装、印刷、锂电自动化高速传动
