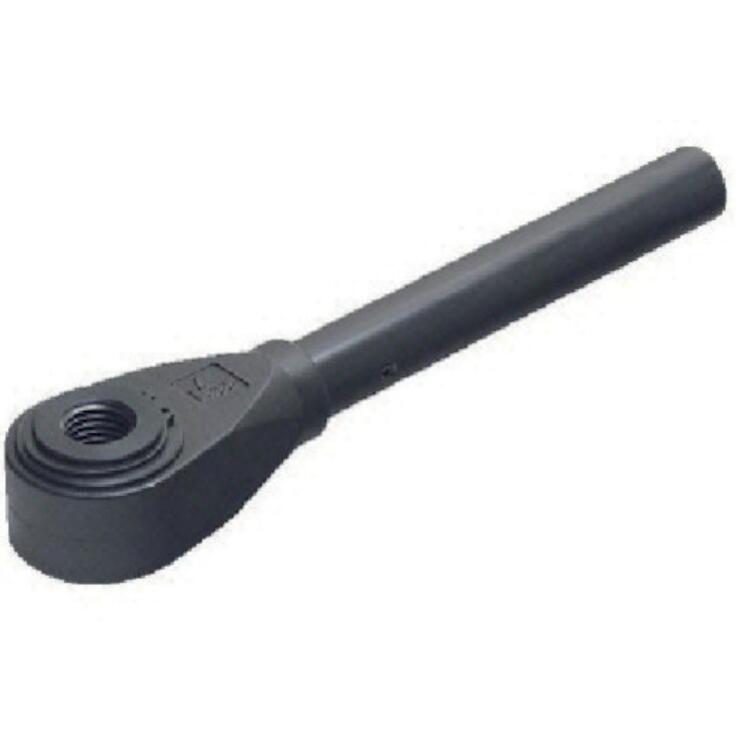

日本IMAO今尾RL230T棘轮手柄15713876121

日本IMAO今尾RL230T棘轮手柄15713876121

日本IMAO今尾RL230T棘轮手柄15713876121

材质与热处理

手柄本体：SCM421 铬钼合金钢，发黑防锈

棘轮轮毂：SUM22L，渗碳淬火 HRC58～63，耐磨抗冲击

整体全钢结构，无塑料件，机床切削油污环境耐用

结构与操作原理

双向棘轮机构

正转、反转均可单向锁紧；提拉手柄头部即可脱离棘轮，自由旋转 180° 换向，狭小空间多角度施力。

大半径 230mm 长臂，同等手力下输出扭矩远大于短款手柄，重型工装锁紧省力。

尺寸规格

旋转力臂半径：230 mm

安装内螺纹规格：标准 M16

整机总高：约 255mm

自重：约 1.35kg

极限允许锁紧扭矩：120 N・m

产品特点

免扳手持续锁紧，批量加工工装不用反复拿取工具，换件效率大幅提升；

棘轮单向止退，铣床、钻床振动工况不易松脱；

手柄可任意换向，设备侧壁、狭小凹槽无操作死角；

高硬度棘轮齿，百万次锁紧无滑齿、无崩齿；

全金属耐切削液、粉尘，适配加工中心、焊接工装、模具压板锁紧。

应用场景

大型 CNC 治具压板、支撑螺杆锁紧

模具模架侧边压紧、定位螺栓快速紧固

焊接工装、重型定位台丝杆锁紧机构

检测设备、大型夹具手动强力锁止工位
