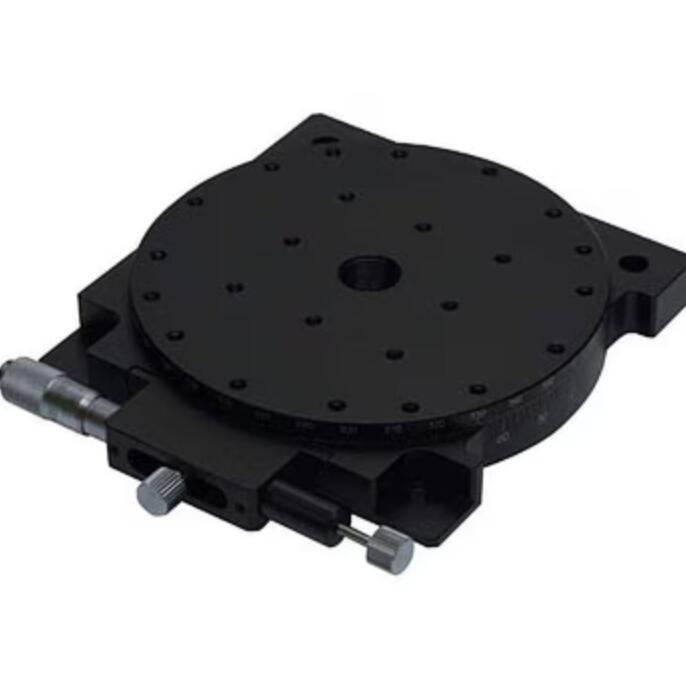

CHUO中央精机RS-117-R旋转平台15713876121
CHUO中央精机RS-117-R旋转平台15713876121
CHUO中央精机RS-117-R旋转平台15713876121
项目 详细信息
型号 RS-117-R
类型 手动微动旋转滑台（细长型）
工作台面直径 φ125 mm
移动方向 旋转方向
粗调范围 360°（手动旋转）
微调范围 ±5°
微调方式 逆向千分尺
移动量/手指转动1回 约 0.39°
目测量 角度游标读数 5′ / 千分尺式 0.01mm（1格约 0.008°）
感度 8″（约 0.0022°）
移动导向方式 刮研配合（V型槽+交叉滚子）
耐负载 29.4 N（约 3 kgf）
主体重量 0.9 kg
主要材质 铝合金
表面处理 黑色阳极氧化（梨状表面）
平行度 0.05 mm
同心度 0.05 mm
全跳动 0.03 mm
主要特点与用途
双重操作模式：
粗调：可直接手动旋转台面360°，快速定位至大致角度。
微调：粗调到位并锁紧后，使用逆向千分尺进行±5°的精细角度调整。
高精度导向：移动导向采用刮研配合的V型槽和交叉滚子结构，相比普通滚珠式滑台具有更高的刚性和精度。
任意位置锁定：粗调和微调均配有锁紧机构，可在任意位置固定滑台，保证定位稳定性。
典型应用：广泛用于照相机、传感器、工件等的精密角度定位与调整。
RS-117-R

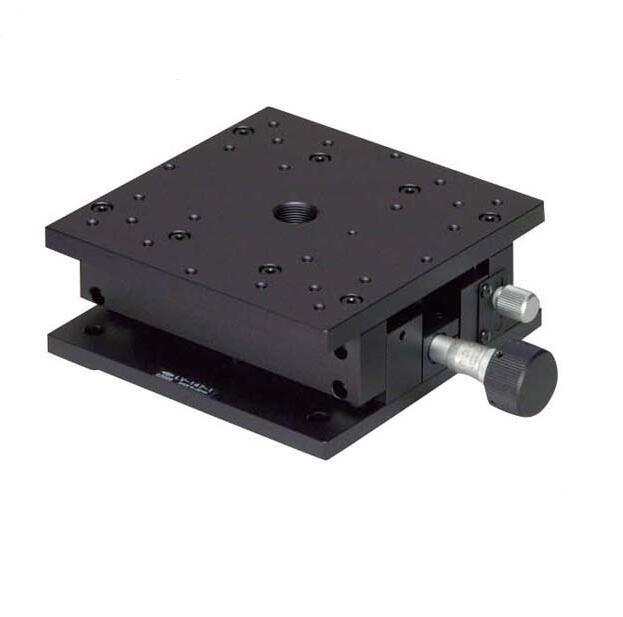

LV-147-1
