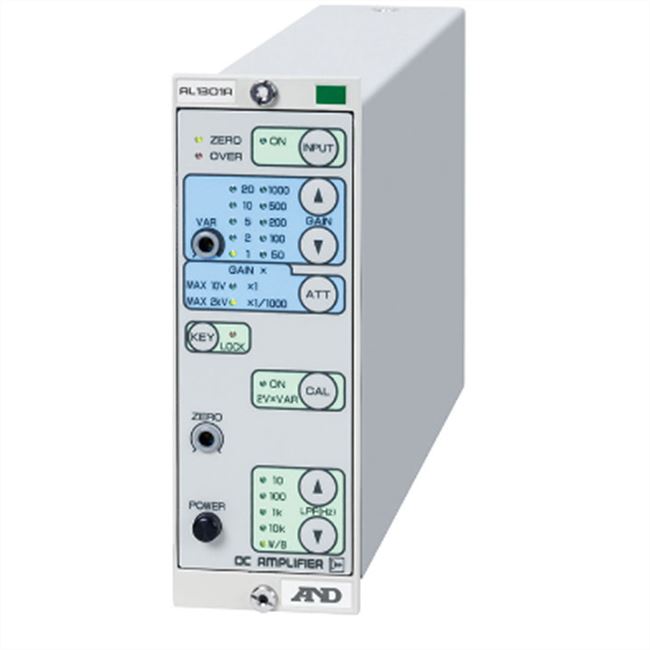

AND爱安德 AL1301A 高耐压隔离直流放大器青岛平山技研刘15621198049

五金工具类 AND爱安德 AL1301A 高耐压隔离直流放大器青岛平山技研刘15621198049

AND爱安德 AL1301A 高耐压隔离直流放大器青岛平山技研刘15621198049

货号: #

库存: 234

品牌:

¥334.00 ¥124.00

简介

通道数1ch / 单位输入输出隔离方式光绝缘方式输入格式差动隔离输入输入阻抗ATT1 10MΩ+10MΩ以上（容许输入电压以下时）（注）超过允许输入电压时，在输入保险丝断开之前，输入阻抗会极端降低。ATT1/1000 10MΩ+10MΩ（2%）输入端子终端增益切换1、2、5、10、20、50、1…

分类: 五金工具类,

产品详情

通道数
1ch / 单位
输入输出隔离方式
光绝缘方式
输入格式
差动隔离输入
输入阻抗
ATT×1 10MΩ+10MΩ以上（容许输入电压以下时）
（注）超过允许输入电压时，在输入保险丝断开之前，输入阻抗会极端降低。
ATT×1/1000 10MΩ+10MΩ（±2%）
输入端子
终端
增益切换
1、2、5、10、20、50、100、200、500、1000和×1，×1/1000（19级）
增益微调（VAR）
各增益间可连续可变（×1～×2.5以上）
增益精度
ATT×1点±0.2%ATT×1/1000时±2%（23℃±5℃）
增益稳定性
±0.03% / ℃
线性
±0.025% / FS
频率特性（W/B）
DC～100kHz（+1, -3dB）
低通滤波器
3极贝塞尔型DC～10、100、1k、10kHz（下降特性-18dB/oct）
同相容许电压（CMV）
AC8000V/分（连续±3kV DC在工作空间的边缘AC峰值）
同相电压除去比（CMRR）
110dB以上（DC～60Hz、1kΩ平衡输入、增益×1000、VAR最小值）
最大允许输入电压
ATT×1点±10V DC在工作空间的边缘AC峰值
ATT×1/1000时±2000V DC在工作空间的边缘AC峰值
允许输入电压
ATT×1点±30V DC在工作空间的边缘AC峰值
ATT×1/1000时±2200V DC在工作空间的边缘AC峰值
稳定度
±5mV / ℃以内（输出换算值、VAR最小值）
零调整范围
约±1V
校正电压
+2V×VAR、精度±0.5%以内
杂音
100μVp-p以内（输入换算值、增益×1000、VAR最小值）
输出
电压电流
OUTPUT 1：±10V、5mA
OUTPUT 2：±10V、10mA
绝缘电阻
DC500V100兆MΩ以上（输入各端子和输出、外壳、AC电源间）
耐电压
・输入各端子和输出、壳体、AC电源间AC8000V 1分钟
AC电源和输出、机箱间AC1.5kV 1分钟
（AC电源输入内置防浪涌线路滤波器）
电源和功耗
AC100V±10%（50Hz、60Hz）、8VA
使用环境
-10～50℃、20～80%RH（但，结露除外）
外形尺寸
宽度49.5×高度143×深度254（mm，不含突起部）
质量
约1.7kg
