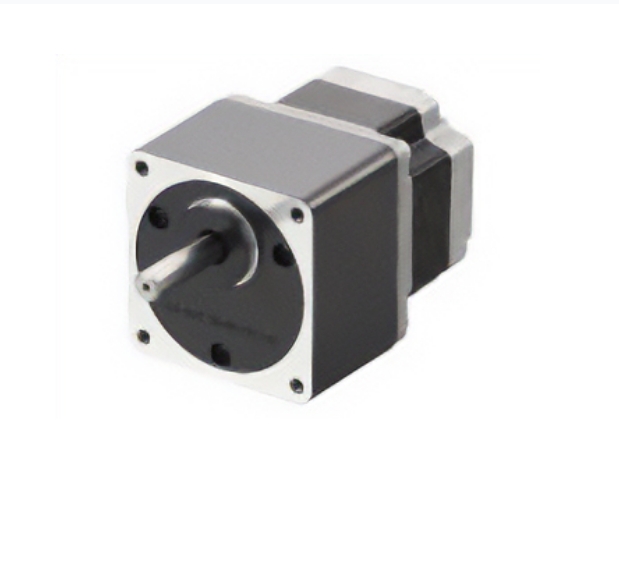

Orientalmotor东方马达  步进电机 PKP系列／PK系列（2相）   PKP264D14A2    电/微  详询   赵15713876121

Orientalmotor东方马达  步进电机 PKP系列／PK系列（2相）   PKP264D14A2    电/微  详询   赵15713876121

Orientalmotor东方马达  步进电机 PKP系列／PK系列（2相）   PKP264D14A2    电/微  详询   赵15713876121

接线方式：双极，安装角尺寸：56.4毫米

基本参数：

步距角：1.8°，即每旋转一圈需要 200 个脉冲信号，这种步距角能够满足较为精确的位置控制需求

。

框架尺寸：2.22 英寸（约 56.4 毫米），属于中型步进电机尺寸，便于在各种设备中进行安装和固

定。

电机长度：不同的应用场景可能会有不同的电机长度要求，但该信息未提及。

输出轴：带有平面的圆轴，方便与负载进行连接，实现扭矩的传递。轴径为 14 毫米。

保持转矩：较高，可达到 960 oz-in（约 6.66 N・m），能够在停止状态下稳定地保持位置，适用于

需要精确位置控制以及较大负载驱动的应用场景。

转子惯性：0.77 oz-in²（约 140×10⁻⁷ kg・m²），较小的转子惯量可以使电机的响应速度更快。

电气参数：

电流：每相电流为 1.4 A，在选择驱动器等配套设备时，需要确保能够提供足够的电流以驱动电机正

常工作。

电压：直流电压为 2.9 V，在电气系统设计时要保证提供的电压符合电机的要求。

电阻：每相电阻为 2.1 Ω，电阻参数对于电机的电流控制和功率消耗等方面具有重要影响。

电感：每相电感为 6 mH，电感值会影响电机的动态响应性能。

其他特性：

接线方式：采用双极接线方式，这种接线方式可以让电流在绕组中双向流动，实现更灵活的磁场控制

，从而提高电机的控制精度和转矩输出能力。电机带有 4 根引线，需要正确连接到相应的驱动器或

控制器上。

精度：停止位置精度可达 ±3 弧分（±0.05°），能够满足对位置精度要求较高的应用需求。

工作环境：环境温度范围为 -10℃~50℃（非冻结），环境湿度不超过 85%（非冷凝），可适应多种

工作环境。

绝缘等级：为 130（B），绝缘电阻在 500 VDC 兆欧表测试下为 100 MΩ 或以上，并且在正常环境

温度和湿度下，对绕组和外壳之间施加 1 分钟的电压（1.0 kVAC，50/60 Hz）时，无异常情况，确

保了电机的电气安全性和可靠性。
