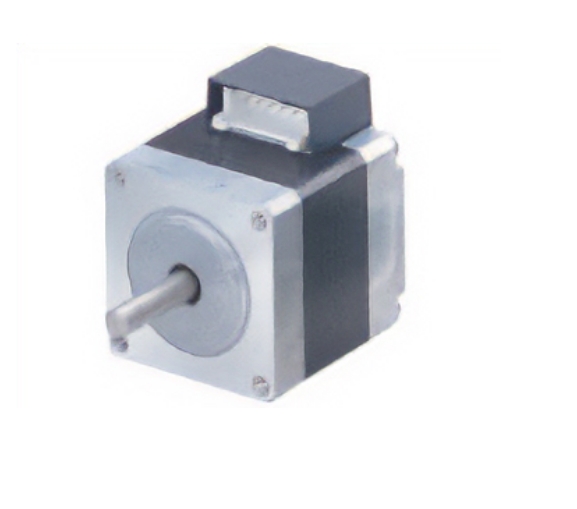

Orientalmotor东方马达    步进电机 PKP系列／PK系列（2相）  PKP235D15A    电/微  详询   赵15713876121

Orientalmotor东方马达    步进电机 PKP系列／PK系列（2相）  PKP235D15A    电/微  详询   赵15713876121

Orientalmotor东方马达    步进电机 PKP系列／PK系列（2相）  PKP235D15A    电/微  详询   赵15713876121

接线方式：双极，安装角尺寸：35mm

基本参数：

电机类型：2 相步进电机，双极绕组，采用 4 根引线。

步距角：1.8°，每转步数为 200 步，能满足常规的定位需求。

框架尺寸：1.38 英寸（35mm），属于中等尺寸的步进电机，适用于多种应用场景。

电机长度：2.05 英寸（52mm），结构较为紧凑。

保持转矩：52 oz-in（约 0.37N・m），具有一定的转矩输出能力，可驱动相应负载。

相电流：1.5A，在选择驱动器时需要注意电流的匹配。

电压：3.6VDC，驱动电路设计需考虑适配此电压。

电阻：2.4Ω/ 相，电阻值会影响电机的电流和功率消耗。

电感：2.6mH / 相，对电机的动态响应和驱动电路设计有一定影响。

轴 / 齿轮类型：圆轴带平面（无齿轮头），方便与其他机械部件连接传动。

输出轴直径：5mm，可根据轴径选择合适的联轴器或传动部件。

转子惯性：0.27 oz-in²（约 50×10⁻⁷kg・m²），较小的转子惯性使得电机的响应速度相对较快。

其他特性：

编码器：未配备编码器，若需要精确的位置反馈和速度监测，可能需要额外安装。

电磁制动：未配备电磁制动装置，在需要快速制动或保持位置的应用中，可能需要考虑其他制动方式

。

电气特性：绝缘等级为 B 级（130℃），绝缘电阻在正常环境温度和湿度下，使用 500VDC 兆欧表测

量时为 100MΩ 或以上；介电强度在正常环境温度和湿度下，能够承受 0.5kVAC、50Hz 或 60Hz 的

电压，持续 1 分钟；绕组的温升在额定电压、静止状态且两相通电时，温度升高不超过 80℃（144

℉）。

环境适应性：环境温度范围为 14~122℉（-10~50℃）（非冻结），环境湿度为 85% 或以下（非冷凝

），适用于一般的工业环境。

轴的跳动公差：0.05mm（0.002in.）T.I.R.，具有较高的轴精度。

停止位置精度：±3 弧分（±0.05°），可满足较高的定位精度要求。

径向负载：需根据具体应用场景确定电机所能承受的径向负载大小，以保证电机的正常运行和使用寿命。
