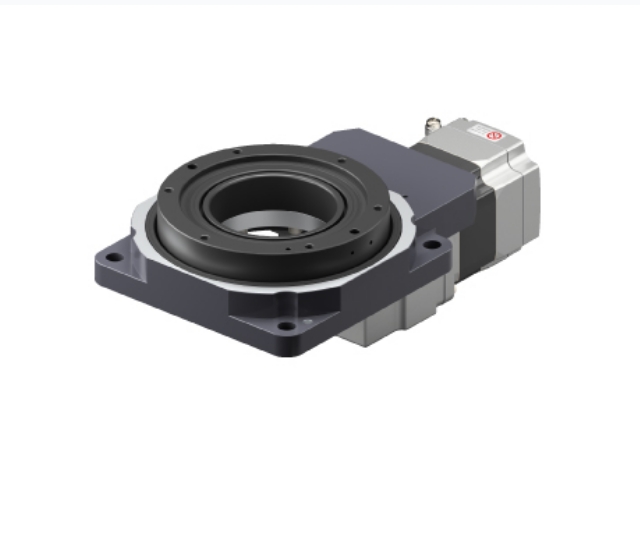

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGR130R36-AZACHD   电/微   详询   赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGR130R36-AZACHD   电/微   详询   赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGR130R36-AZACHD   电/微   详询   赵15713876121

搭载电机：αSTEP AZ系列，安装角尺寸：130mm，交流电源用，减速比：36

基本结构：

框架尺寸：框架尺寸为 130mm（约 5.12 英寸），属于较大尺寸的中空旋转执行器，能够提供较大的安装空间和较强的承载能力，适用于对空间和负载要求较高的应用场景。

轴的类型：采用单轴设计且为空心轴结构，方便线缆、气管等从旋转中心穿过，使设备的布线和管道布置更加灵活便捷，减少外部干扰和占用空间。

电机安装方式：电机为水平安装，这种安装方式在一些特定的设备结构中能够更好地适应安装需求，有利于实现稳定的动力传输。

电缆方向：因具体型号后有相关字母表述推测其电缆方向存在特定设计（不过这里的 “HD” 对于电缆方向的具体影响可能需要参考东方马达更详细的产品文档或咨询相关技术支持）。

电磁制动：未配备电磁制动装置，适用于对制动要求不高或者需要连续旋转的应用场景。

输出表支撑轴承：使用交叉滚子轴承，能够承受较大的径向和轴向负荷，保证旋转执行器在运行过程中的稳定性和精度。

性能参数：

齿轮比：36:1 的齿轮比能够将电机的输出转速进行较大程度的转换，在满足不同应用场景对转速和扭矩需求的同时，使输出的扭矩更大，适用于需要较大扭矩输出的负载。

允许扭矩：可达 24N・m（约 210 lb-in），具有较高的扭矩输出能力，能够承受较大的负载，可满足多种复杂工作条件下的负载需求。

允许速度：允许速度为 600°/ 秒（约 100 r/min），在保证一定精度的同时，能够提供较为稳定的旋转速度。

最大保持扭矩：为 18N・m（约 159 lb-in），在设备停止运行时能够保持一定的扭矩，确保设备的位置稳定性。

分辨率：该型号的分辨率等具体信息可能与该系列的其他产品类似，但具体数值可能需要参考产品的详细技术文档或咨询厂家，一般来说能够满足较高精度的角度控制需求。

重复定位精度：达到 ±30 arc sec（约 ±0.008°），具有较高的重复定位精度，能够保证设备在多次重复运动中的位置准确性。

角度传输精度：为 6 arc minute（约 0.1°），确保了旋转执行器在传输角度时的精度和稳定性。

允许力矩负载：可承受 50N・m（约 440 lb-in）的力矩负载，具有较强的抗负载能力，能够适应多种复杂的负载工况。

其他特性：

防护等级：执行器的防护等级为 IP40（电机连接器部分为 IP20），能够防止灰尘和一定程度的水滴进入，适用于一般的工业环境。

绝缘等级：耐热等级为 130（B）（UL 标准认证为 105（A）），具有良好的绝缘性能，能够保证电机在正常工作时的安全性和可靠性。

运行环境：适用的环境温度为 0~+40°C（+32~104°F）（非冻结），环境湿度为 85% 或以下（非冷凝），具有较好的环境适应性，能够在较为常见的工作环境中稳定运行。
