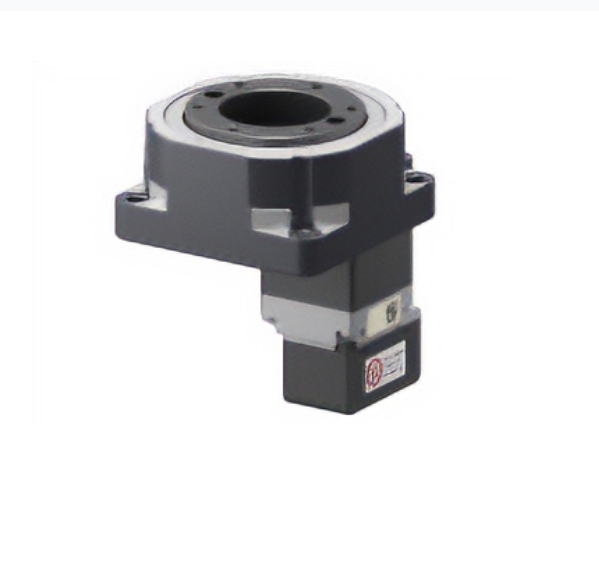

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGM60-AZAK  电/微   详询    赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGM60-AZAK  电/微   详询    赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGM60-AZAK  电/微   详询    赵15713876121

搭载电机：αSTEP AZ系列，安装角尺寸：60mm，直流电源用，减速比：18

基本结构：

框架尺寸：框架尺寸为 60mm（约 2.36 英寸），相对小巧紧凑，适用于对空间有一定限制的应用场景，便于安装在各种设备中。

轴的类型：采用单轴设计，为空心轴结构。空心轴方便线缆、气管等从旋转中心穿过，使设备的布线和管道布置更加灵活，减少外部干扰和占用空间。

电机安装方式：电机为垂直安装，这种安装方式有利于在特定的设备结构中实现更好的空间利用和动力传输。

电缆方向：电缆方向向下，便于布线和连接，使设备的整体布局更加整洁。

电磁制动：未配备电磁制动装置，适用于对制动要求不高或者需要连续旋转的应用场景。

输出表支撑轴承：使用深沟球轴承，能够承受一定的径向负荷和较小的轴向负荷，保证旋转执行器在运行过程中的稳定性和精度。

性能参数：

齿轮比：齿轮比为 18:1，可以将电机的输出转速进行有效转换，以满足不同应用场景对转速和扭矩的需求。

允许扭矩：可提供 0.9N・m（约 7.9 lb-in）的扭矩输出，能够满足一定程度的负载需求，但更适合中等负载以下的应用。

允许速度：允许速度较高，可达 1200°/ 秒（约 200 转 / 分钟），能够快速实现旋转动作，满足对速度有一定要求的应用场景。

分辨率：具有较高的分辨率，为 36000 p/r（0.01°），能够实现精确的角度控制，满足对角度控制精度要求较高的应用需求。

定位精度：重复定位精度为 ±15 arc sec（约 ±0.004°），角度传输精度为 4 arc minute（约 0.067°），保证了旋转执行器在多次重复运动和角度传输过程中的准确性和稳定性。

承载能力：具有一定的承载能力，允许推力负载为 100N（约 22 lb），允许力矩负载为 2N・m（约 17.7 lb-in）。

其他特性：

防护等级：执行器的防护等级为 IP40（电机连接器的防护等级为 IP20），能够在一定程度上防止灰尘和水分的侵入，保证设备的正常运行。

绝缘等级：绝缘等级为 130（B）（UL 标准认可为 105（A）），具有良好的绝缘性能，确保使用过程中的安全性和可靠性。

环境适应性：适用的环境温度为 0~+40°C（+32~104°F）（非冻结），环境湿度为 85% 或以下（非冷凝），具有较好的环境适应性，能够在较为常见的工作环境中稳定运行。
