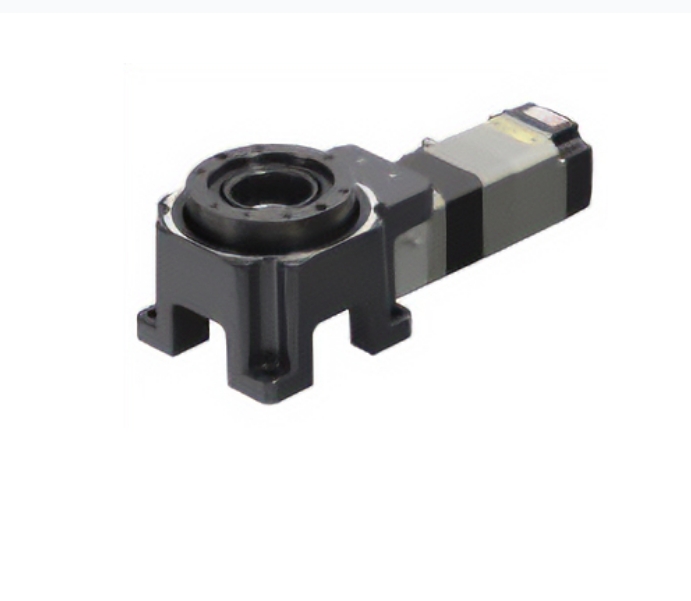

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGB85R36-AZMCR   电/微   详询    赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGB85R36-AZMCR   电/微   详询    赵15713876121

Orientalmotor东方马达电机  中空旋转执行器 DGII系列  DGB85R36-AZMCR   电/微   详询    赵15713876121

搭载马达：αSTEP AZ系列，安装角尺寸：85mm，适用于交流电源，带电磁刹车，减速比：36

1. 基本规格3：

• 框架尺寸：为 85mm，属于较为小巧的中空旋转执行器，适用于对安装空间有一定限制的应用场景。

• 轴的类型：采用单轴设计且为空心轴，方便线缆、气管等穿过，使设备的布线和管道布置更加灵活，减少外部干扰和占用空间。

• 电机安装方式：水平安装，这种安装方式在一些特定的设备布局中具有优势，能够更好地适应安装环境。

• 齿轮比：36:1，能够将电机的输出转速进行转换，以满足不同的转速和扭矩需求。

• 电缆方向：电缆出线方向为右侧，在实际安装和布线时需要考虑电缆的走向和连接位置。

2. 性能参数3：

• 允许扭矩：为 9N・m（约 79 lb-in），具有一定的扭矩输出能力，能够满足中等负载的应用需求。

• 惯性：惯性值为 74500×10⁻⁷kg・m²（约 410 oz-in²），惯性较小，使得执行器在启动、停止和变速过程中能够快速响应，提高设备的运行效率和精度。

• 允许速度：最高可达 600°/ 秒（约 100r/min），在保证精度的同时，能够提供较快的旋转速度，适用于对速度有一定要求的应用场景。

• 最大保持扭矩：为 5.4N・m（约 47 lb-in），在设备停止运行时能够保持一定的扭矩，确保设备的位置稳定性。

• 重复定位精度：±30 arc sec（约 ±0.008°），具有较高的重复定位精度，能够保证设备在多次重复运动中的位置准确性。

• 角度传输精度：为 6 arc minute（约 0.1°），确保了旋转执行器在传输角度时的精度和稳定性。

• 允许力矩负载：为 10N・m（约 88 lb-in），能够承受一定的力矩负载，适用于多种复杂的工作条件。

3. 其他特性7：

• 输出表支撑轴承：采用交叉滚子轴承，能够承受较大的径向和轴向负荷，保证了旋转执行器在运行过程中的稳定性和精度。

• 防护等级：执行器的防护等级为 IP40（电机连接器部分为 IP20），能够防止灰尘和一定程度的水滴进入，适用于一般的工业环境。

• 绝缘等级：耐热等级为 130（B）（UL 标准认证为 105（A）），具有良好的绝缘性能，能够保证电机在正常工作时的安全性和可靠性。

• 工作环境：适用于周围温度在 0~+40°C（非冻结）、周围湿度 85% 以下（无冷凝）且无腐蚀性气体、尘埃，水、油等不会直接接触的环境。
