freebear福力百亚方槽插入型万向球单元AFU-3232-4P

搬运工具类滚珠单元 freebear福力百亚方槽插入型万向球单元AFU-3232-4P

货号: #AFU-3232系列

库存: 465

品牌: FREEBEAR福力百亚

¥3546.00 ¥342.00

freebear福力百亚方槽插入型万向球单元AFU-3232-4P

分类: 搬运工具类, 滚珠单元,

产品详情

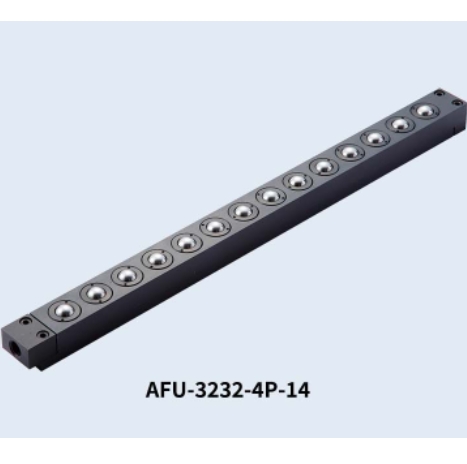

freebear福力百亚方槽插入型万向球单元AFU-3232-4P

型号	本体尺寸（mm）				自重	使用空气压力
	L	L1	L2	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
						负荷能力
						kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-3232-4P-1	82	56	57	–	0.5	0.12	12.20	0.16	16.30	0.20	20.40	0.24	24.50
AFU-3232-4P-2	112	86	87	30	0.7	0.24	24.40	0.32	32.60	0.40	40.80	0.48	49.00
AFU-3232-4P-3	142	116	117	2×P30=60	0.9	0.36	36.60	0.48	48.90	0.60	61.20	0.72	73.50
AFU-3232-4P-4	172	146	147	3×P30=90	1.1	0.48	48.80	0.64	65.20	0.80	81.60	0.96	98.00
AFU-3232-4P-5	202	176	177	4×P30=120	1.3	0.60	61.00	0.80	81.50	1.00	102.00	1.20	122.50
AFU-3232-4P-6	232	206	207	5×P30=150	1.5	0.72	73.20	0.96	97.80	1.20	122.40	1.44	147.00
AFU-3232-4P-7	262	236	237	6×P30=180	1.6	0.84	85.40	1.12	114.10	1.40	142.80	1.68	171.50
AFU-3232-4P-8	292	266	267	7×P30=210	1.8	0.96	97.60	1.28	130.40	1.60	163.20	1.92	196.00
AFU-3232-4P-9	322	296	297	8×P30=240	2.0	1.08	109.80	1.44	146.70	1.80	183.60	2.16	220.50
AFU-3232-4P-10	352	326	327	9×P30=270	2.2	1.20	122.00	1.60	163.00	2.00	204.00	2.40	245.00
AFU-3232-4P-11	382	356	357	10×P30=300	2.4	1.32	134.20	1.76	179.30	2.20	224.40	2.64	269.50
AFU-3232-4P-12	412	386	387	11×P30=330	2.6	1.44	146.40	1.92	195.60	2.40	244.80	2.88	294.00
AFU-3232-4P-13	442	416	417	12×P30=360	2.8	1.56	158.60	2.08	211.90	2.60	265.20	3.12	318.50
AFU-3232-4P-14	472	446	447	13×P30=390	3.0	1.68	170.80	2.24	228.20	2.80	285.60	3.36	343.00
AFU-3232-4P-15	502	476	477	14×P30=420	3.2	1.80	183.00	2.40	244.50	3.00	306.00	3.60	367.50
AFU-3232-4P-16	532	506	507	15×P30=450	3.4	1.92	195.20	2.56	260.80	3.20	326.40	3.84	392.00
AFU-3232-4P-17	562	536	537	16×P30=480	3.6	2.04	207.40	2.72	277.10	3.40	346.80	4.08	416.50
AFU-3232-4P-18	592	566	567	17×P30=510	3.8	2.16	219.60	2.88	293.40	3.60	367.20	4.32	441.00
万向球1个						0.12	12.20	0.16	16.30	0.20	20.40	0.24	24.50
