freebear福力百亚方槽插入型万向球单元AFU-5050W系列

搬运工具类滚珠单元 freebear福力百亚方槽插入型万向球单元AFU-5050W系列

freebear福力百亚方槽插入型万向球单元AFU-5050W系列

货号: #AFU-5050W系列

库存: 767

品牌: FREEBEAR福力百亚

¥1572.00 ¥233.00

简介

freebear福力百亚方槽插入型万向球单元AFU-5050W系列

分类: 搬运工具类, 滚珠单元,

产品详情

freebear福力百亚方槽插入型万向球单元AFU-5050W系列

型号	本体尺寸（mm）			自重	使用空气压力

	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-5050W-1	157	100	–	2.1	0.77	78.00	1.02	104.00	1.28	130.50	1.53	156.00
AFU-5050W-2	207	150	50	2.9	1.53	156.00	2.04	208.00	2.56	261.00	3.06	312.00
AFU-5050W-3	257	200	2×P50=100	3.6	2.30	234.00	3.06	312.00	3.84	391.60	4.59	468.00
AFU-5050W-4	307	250	3×P50=150	4.4	3.06	312.10	4.08	416.00	5.12	522.10	6.12	624.10
AFU-5050W-5	357	300	4×P50=200	5.2	3.83	390.10	5.10	520.10	6.40	652.60	7.65	780.10
AFU-5050W-6	407	350	5×P50=250	5.9	4.59	468.10	6.12	624.10	7.68	783.10	9.18	936.10
AFU-5050W-7	457	400	6×P50=300	6.6	5.36	546.10	7.14	728.10	8.96	913.70	10.71	1092.10
AFU-5050W-8	507	450	7×P50=350	7.4	6.12	624.10	8.16	832.10	10.24	1044.20	12.24	1248.10
AFU-5050W-9	557	500	8×P50=400	8.1	6.89	702.00	9.18	936.10	11.52	1174.70	13.77	1404.00

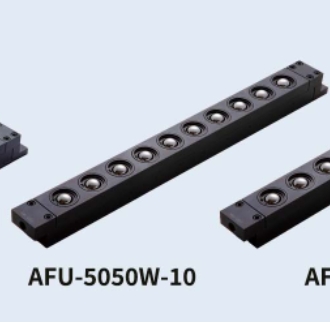

AFU-5050W-10	607	550	9×P50=450	8.9	7.65	780.10	10.20	1040.10	12.80	1305.20	15.30	1560.20
AFU-5050W-11	657	600	10×P50=500	9.7	8.42	858.10	11.22	1144.10	14.08	1435.80	16.83	1716.20
AFU-5050W-12	707	650	11×P50=550	10.4	9.18	936.10	12.24	1248.10	15.36	1566.30	18.36	1872.10
AFU-5050W-13	757	700	12×P50=600	11.2	9.95	1014.10	13.26	1352.10	16.64	1696.80	19.89	2028.20
AFU-5050W-14	807	750	13×P50=650	12.0	10.71	1092.10	14.28	1456.10	17.92	1827.30	21.42	2184.20
AFU-5050W-15	857	800	14×P50=700	12.7	11.48	1170.10	15.30	1560.20	19.20	1957.80	22.95	2340.20
AFU-5050W-16	907	850	15×P50=750	13.5	12.24	1248.20	16.32	1664.20	20.48	2088.40	24.48	2496.30
AFU-5050W-17	957	900	16×P50=800	14.2	13.01	1326.20	17.34	1768.20	21.76	2218.90	26.01	2652.30

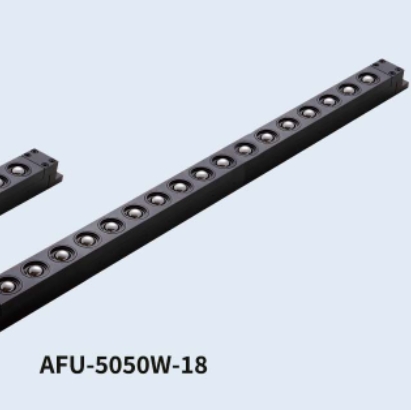

AFU-5050W-18	1007	950	17×P50=850	15.0	13.77	1404.20	18.36	1872.20	23.04	2349.40	27.54	2808.30
万向球1个					0.77	78.00	1.02	104.00	1.28	130.50	1.53	156.00
