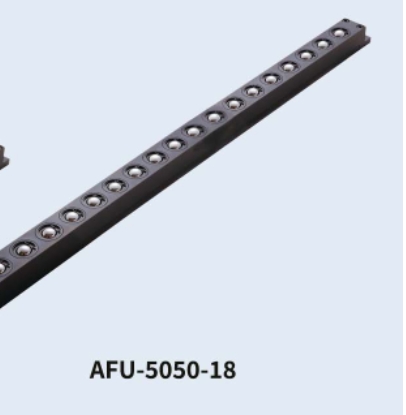

freebear福力百亚方槽插入型万向球单元AFU-5050系列

搬运工具类滚珠单元 freebear福力百亚方槽插入型万向球单元AFU-5050系列

货号: #AFU-5050系列

库存: 187

品牌: FREEBEAR福力百亚

¥4554.00 ¥235.00

freebear福力百亚方槽插入型万向球单元AFU-5050系列

分类: 搬运工具类, 滚珠单元,

产品详情

型号	本体尺寸（mm）			自重	使用空气压力
	L	L1	P	kg	0.3MPa		0.4MPa		0.5MPa		0.6MPa
					负荷能力
					kN	kgf	kN	kgf	kN	kgf	kN	kgf
AFU-5050-1	140	83	–	2.0	0.39	39.30	0.51	52.00	0.64	65.30	0.77	78.50
AFU-5050-2	190	133	50	2.8	0.77	78.50	1.02	104.00	1.28	130.50	1.54	157.00
AFU-5050-3	240	183	2×P50=100	3.6	1.16	117.80	1.53	156.00	1.92	195.80	2.31	235.60
AFU-5050-4	290	233	3×P50=150	4.5	1.54	157.10	2.04	208.00	2.56	261.00	3.08	314.10
AFU-5050-5	340	283	4×P50=200	5.3	1.93	196.30	2.55	260.00	3.20	326.30	3.85	392.60
AFU-5050-6	390	333	5×P50=250	6.1	2.31	235.60	3.06	312.00	3.84	391.60	4.62	471.10
AFU-5050-7	440	383	6×P50=300	6.9	2.70	274.80	3.57	364.00	4.48	456.80	5.39	549.60
AFU-5050-8	490	433	7×P50=350	7.7	3.08	314.10	4.08	416.00	5.12	522.10	6.16	628.10
AFU-5050-9	540	483	8×P50=400	8.6	3.47	353.40	4.59	468.00	5.76	587.40	6.93	706.70
AFU-5050-10	590	533	9×P50=450	9.4	3.85	392.60	5.10	520.10	6.40	652.60	7.70	785.20
AFU-5050-11	640	583	10×P50=500	10.2	4.24	431.90	5.61	572.10	7.04	717.90	8.47	863.70
AFU-5050-12	690	633	11×P50=550	11.0	4.62	471.10	6.12	624.10	7.68	783.10	9.24	942.20
AFU-5050-13	740	683	12×P50=600	11.8	5.01	510.40	6.63	676.10	8.32	848.40	10.01	1020.70
AFU-5050-14	790	733	13×P50=650	12.6	5.39	549.70	7.14	728.10	8.96	913.70	10.78	1099.30
AFU-5050-15	840	783	14×P50=700	13.4	5.78	588.90	7.65	780.10	9.60	978.90	11.55	1177.80
AFU-5050-16	890	833	15×P50=750	14.3	6.16	628.20	8.16	832.10	10.24	1044.20	12.32	1256.30
AFU-5050-17	940	883	16×P50=800	15.1	6.55	667.40	8.67	884.10	10.88	1109.50	13.09	1334.80
AFU-5050-18	990	933	17×P50=850	15.9	6.93	706.70	9.18	936.10	11.52	1174.70	13.86	1413.30
万向球1个					0.39	39.30	0.51	52.00	0.64	65.30	0.77	78.50
