freebear福力百亚万向球HS/DS-type

搬运工具类滚珠单元 freebear福力百亚万向球HS/DS-type

freebear福力百亚万向球HS/DS-type

freebear福力百亚万向球HS/DS-type

货号: #HS/DS-type系列

库存: 4554

品牌: FREEBEAR福力百亚

¥1758.00 ¥543.00

简介

freebear福力百亚万向球HS/DS-type系列

分类: 搬运工具类, 滚珠单元,

产品详情

freebear福力百亚万向球HS/DS-type系列

freebear福力百亚万向球HS/DS-type系列

freebear福力百亚万向球HS/DS-type系列

型号	安装孔尺寸(mm)			本体尺寸(mm)					自重(g)
型号	d		h	H	H1	H2	D	B	自重(g)

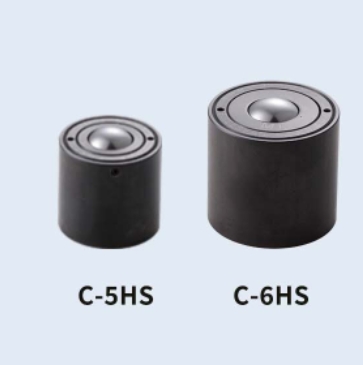

C-5HS	∅30	+1.0	29	31	28	3	∅30	5/8″球(∅15.875)	115
C-5HS	∅30	+0.5	29	31	28		∅30	5/8″球(∅15.875)	115
C-6HS	∅38	+1.0	36	38	35		∅38	3/4″球(∅19.05)	230
C-6HS	∅38	+0.5	36	38	35		∅38	3/4″球(∅19.05)	230

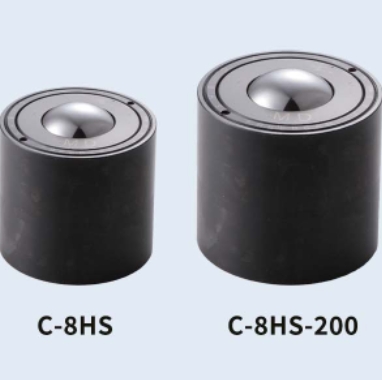

C-8HS	∅44	+1.0	43	45	40.3	4.7	∅44	1″球(∅25.4)	345
C-8HS	∅44	+0.5	43	45	40.3	4.7	∅44		345
C-8HS-200	∅60	+1.0	58	60	55	5	∅60		800
C-8HS-200	∅60	+0.5	58	60	55	5	∅60		800

scrollable

型号	载荷测试数据（平均值）kN（kgf）
	下沉量
	0.5mm	1.0mm	1.5mm	2.0mm
C-5HS	0.23(24)	0.25(26)	0.27(28)	0.29(30)
C-6HS	0.58(60)	0.63(65)	0.68(70)	0.73(75)
C-8HS	1.17(120)	1.37(140)	1.56(160)	1.76(180)
C-8HS-200	2.35(240)	2.54(260)	2.74(280)	2.94(300)

型号	安装孔尺寸(mm)							本体尺寸(mm)							自重(g)
型号	d		d1		h	h1	M	G	H	H1	D	F	E（安装螺栓孔）	B	自重(g)

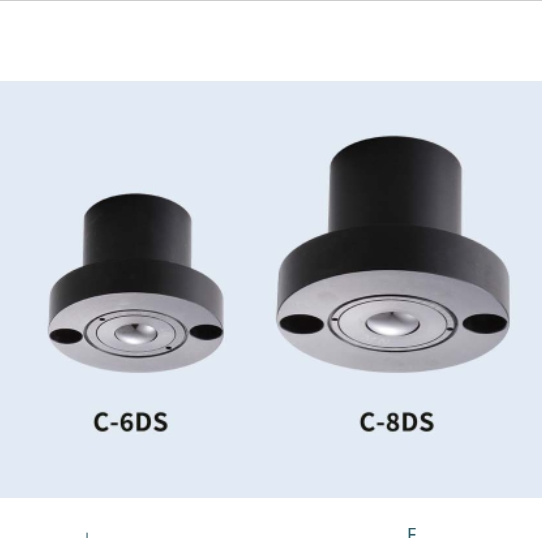

C-6DS	∅61	+1.0	∅38	+1.0	46	14±0.1	M6	48	47.5	13	∅60	∅38	2-∅6.5 ∅11锪孔深8	3/4″球(∅19.05)	470
C-6DS	∅61	+0.5	∅38	+0.5	46	14±0.1	M6	48	47.5	13	∅60	∅38	2-∅6.5 ∅11锪孔深8	3/4″球(∅19.05)	470
C-8DS	∅76	+1.0	∅44	+1.0	58.5	17±0.1	M8	59	60	16	∅75	∅44	2-∅9 ∅14锪孔深11	1″球(∅25.4)	825
C-8DS	∅76	+0.5	∅44	+0.5	58.5	17±0.1	M8	59	60	16	∅75	∅44	2-∅9 ∅14锪孔深11	1″球(∅25.4)	825

scrollable

型号	载荷测试数据（平均值）kN（kgf）
	下沉量
	0.5mm	1.0mm	1.5mm	2.0mm
C-6DS	0.58(60)	0.63(65)	0.68(70)	0.73(75)
C-8DS	1.17(120)	1.37(140)	1.56(160)	1.76(180)

型号	自重(g)	载荷测试数据（平均值）kN（kgf）
型号	自重(g)	下沉量

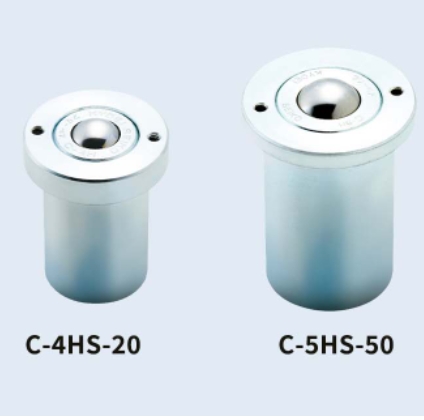

C-4HS-20	130	0.5mm	1.0mm	1.5mm	2.0mm
C-4HS-20	130	0.23(24)	0.25(26)	0.27(28)	0.29(30)
C-5HS-50	220	1.0mm	2.0mm	3.0mm	4.0mm
C-5HS-50	220	0.56(57)	0.62(63)	0.68(69)	0.74(75)

scrollable

※产品规格如有变更，恕不另行通知。详情请垂询。
※产品目录中未记载的材质请垂询本公司。
※本产品目录中登载的不锈钢产品的主球采用SUS440C。需要选择防锈产品时，请垂询本公司。
